Le bloc I est utilisé pour les entrées analogiques. Il fournit une interface positive, négative, de blindage et d’alimentation pour des configurations de terrain et en boucle.
Voici les notes d'application du module 140CFI00800.
-
Configuration - Huit entrées analogiques avec une alimentation en boucle commune. Quatre bornes sont attribuées à chaque point.
-
Compatibilité – Ce bornier fournit des ensembles de huit ensembles de points de connexion pour les modules d'entrée analogique 140ACI03000 et 140AVI03000.

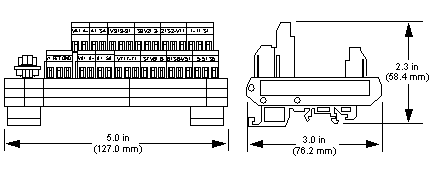

Les figures suivantes présentent les dimensions du module 140CFI00800.

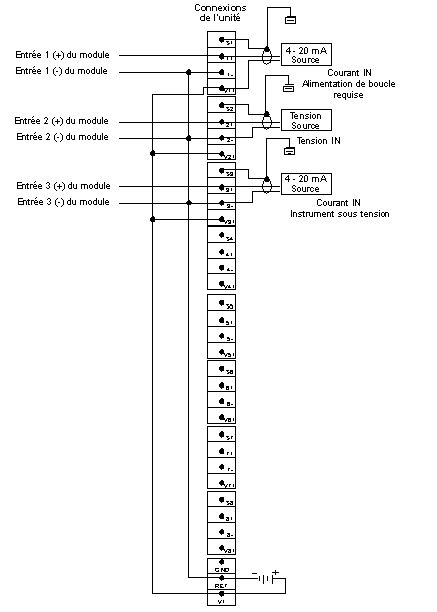

Schéma de câblage (mise à la terre commun moins)
La figure suivante montre le câblage pour le module 140CFI00800 (mise à la terre commun moins).
NOTE :
-
En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
-
Pour les options de pontage requises pour 140ACI03000 et 140AVI03000, reportez-vous aux schémas de câblage des modules d'E/S
ACI03000 et
AVI03000.
-
Le point de la borne de terre GND n’est pas connecté.

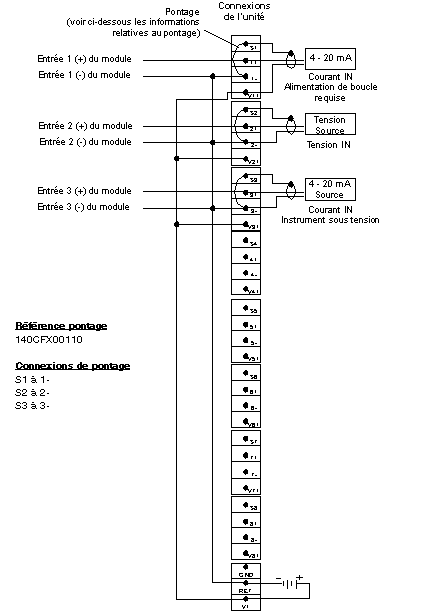

Schéma de câblage (mise à la terre instrument)
La figure suivante montre le câblage du module 140CFI00800 (mise à la terre instrument).
NOTE :
-
En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
-
Pour les options de pontage requises pour 140ACI03000 et 140AVI03000, reportez-vous aux schémas de câblage des modules d'E/S
ACI03000 et
AVI03000.
-
Le point de la borne de terre GND n’est pas connecté.

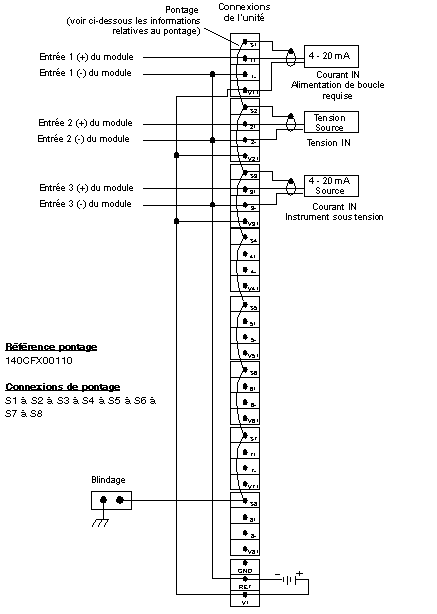

Schéma de câblage (mise à la terre châssis)
La figure suivante montre le câblage du module 140CFI00800 (mise à la terre châssis).
NOTE :
-
En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
-
Pour les options de pontage requises pour 140ACI03000 et 140AVI03000, reportez-vous aux schémas de câblage des modules d'E/S
ACI03000 et
AVI03000.
-
Le point de la borne de terre GND n’est pas connecté.
