Bloc de câblage CableFast Quantum 140 CFH 008 00
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Le bloc de câblage CableFast H est utilisé pour les entrées analogiques, avec des fusibles individuels pour chaque voie. Il fournit une interface positive, négative, de blindage et d'alimentation dans des configurations d'alimentation d'unité et de boucle.
Bornier
La figure suivante montre le bornier 140 CFH 008 00.
Notes d’application
Voici les notes d'application pour le module 140 CFH 008 00.
  1. Configuration - Huit entrées analogiques avec une alimentation en boucle commune. Quatre bornes sont attribuées à chaque point.
  2. Compatibilité – Ce bornier fournit des ensembles de points de connexion dotés de fusibles individuels à 0,063 A pour les modules d'entrée analogique 140 ACI 030 00 et 140 AVI 030 00.
Dimensions

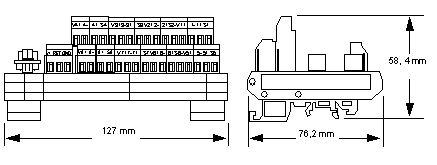

Les figures suivantes montrent les dimensions du module 140 CFH 008 00.
Schéma de câblage (mise à la terre commun moins)

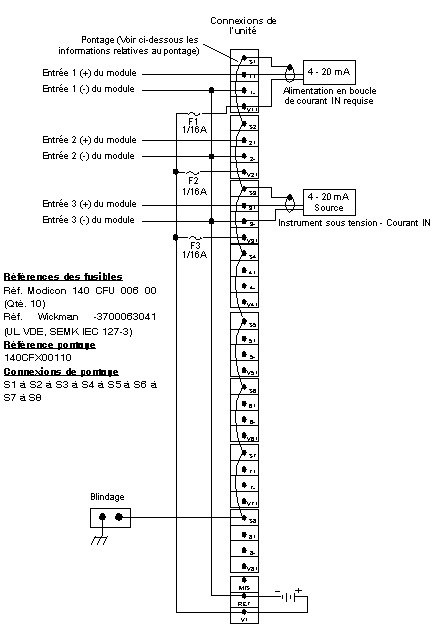

La figure suivante montre le câblage pour le module 140 CFH 008 00 (mise à la terre commun moins).
NOTE :
  1. Lors de l'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée ne sera assurée.
  2. Pour les options de pontage requises pour 140 ACI 030 00 et 140 AVI 030 00, reportez-vous au schéma de câblage de ces modules.
  3. Le point de la borne de terre GND n’est pas connecté.
Schéma de câblage (mise à la terre instrument)

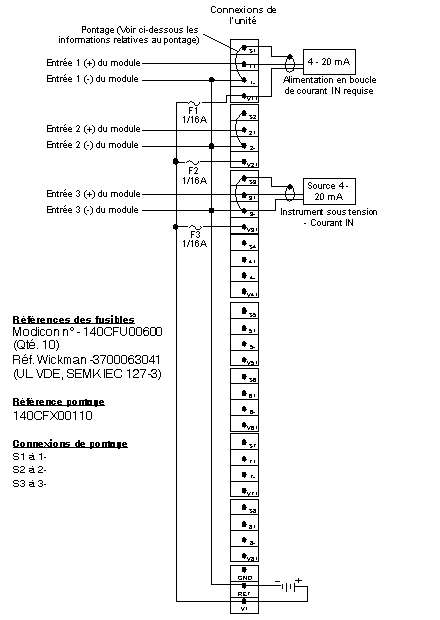

La figure suivante montre le câblage (mise à la terre instrument) pour le module 140 CFH 008 00.
NOTE :
  • Lors de l'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée ne sera assurée.
  • Pour les options de pontage requises pour 140 ACI 030 00 et 140 AVI 030 00, reportez-vous au schéma de câblage de ces modules.
  • Le point de la borne de terre GND n’est pas connecté.
Schéma de câblage (mise à la terre châssis)

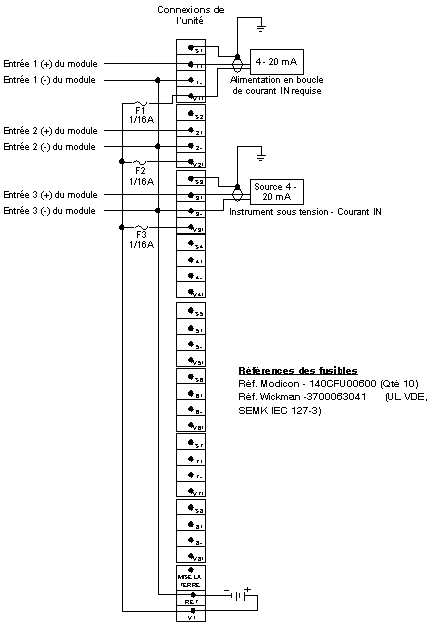

La figure suivante montre le câblage (mise à la terre châssis) pour le module 140 CFH 008 00.
NOTE :
  1. Lors de l'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée ne sera assurée.
  2. Pour les options de pontage requises pour 140 ACI 030 00 et 140 AVI 030 00, reportez-vous au schéma de câblage de ces modules.
  3. Le point de la borne de terre GND n'est pas connecté.
