Présentation

La page Web Etat HSBY donne les informations suivantes sur le système Hot Standby :

  • rôle de la redondance et état de l'UC locale :

  • rôle de la redondance et état de l'UC distante :

  • erreurs générales détectées pour le système Hot Standby.

NOTE :

  • L'UC locale correspond à l'UC configurée avec l'Adresse IP principale (primaire) ou l'Adresse IP principale + 1 (redondante) utilisée pour accéder à cette page Web.

  • La page Web Etat HSBY est actualisée toutes les cinq secondes.

Ouverture de la page

La page Etat HSBY est accessible à partir de l'onglet Diagnostics (Module > Etat HSBY) :

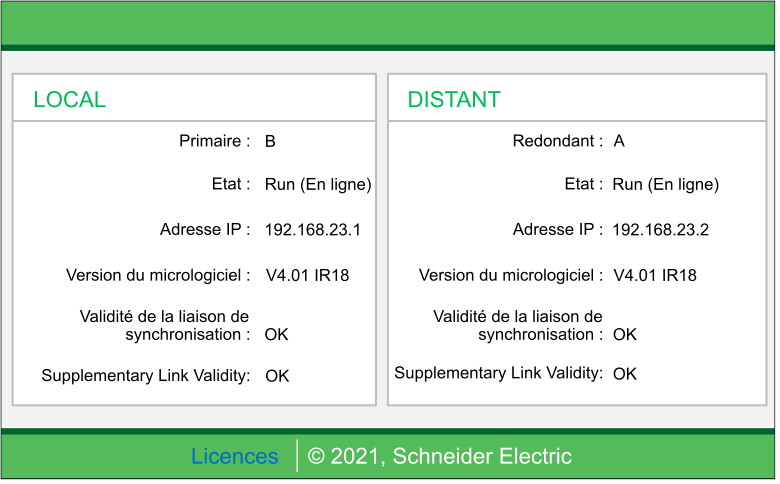

Page Etat HSBY :

Informations de diagnostic et sur l'état

La page Web Etat HSBY donne les informations suivantes :

Zone

Description

Locale/distante

Cette zone indique l'état des paramètres de redondance des UC locale et distante :

<rôle de la redondance>

Rôle du système de redondance de l'UC. Valeurs valides :

  • Principal

  • Redondant

  • Attente

<Réglage du commutateur A/B>

Désignation de l'UC, définie par le sélecteur rotatif situé sur l'arrière de l'UC. Valeurs valides :

  • A

  • B

Etat

Etat de fonctionnement de l'UC. Valeurs valides :

  • RUN

  • STOP

  • NoConf

  • HALT

Adresse IP

Adresse IP utilisée pour communiquer avec l'UC afin d'accéder à la page Web :

  • Pour l'UC primaire, il s'agit du paramètre Adresse IP principale.

  • Pour l'UC redondante, il s'agit du paramètre Adresse IP principale + 1.

Version du micrologiciel

Version de firmware du système d'exploitation de l'UC.

Validité de la liaison sync

Etat de la liaison de redondance d'UC :

  • OK : la liaison est opérationnelle.

  • NOK : la liaison n'est pas opérationnelle.

Validité de la liaison supplémentaire

Etat de la liaison RIO Ethernet :

  • OK : la liaison est opérationnelle.

  • NOK : la liaison n'est pas opérationnelle.
