Modules de CPU redondante de PAC
Ces modules de CPU M580 prennent en charge les systèmes Hot Standby M580 :
BMEH582040, BMEH582040C, BMEH582040S
BMEH584040, BMEH584040C, BMEH584040S
BMEH586040, BMEH586040C, BMEH586040S

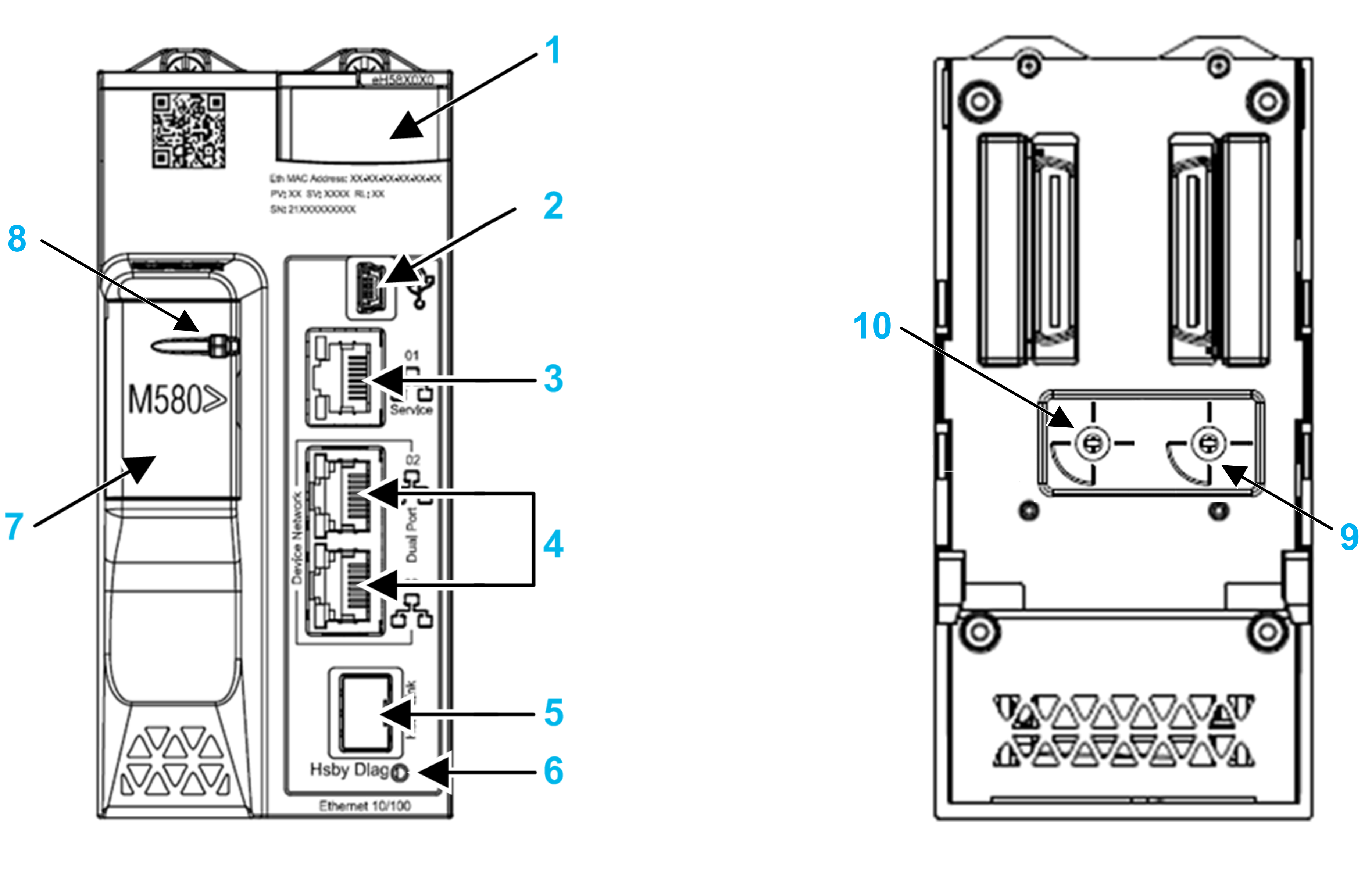

Vues avant et arrière du module de CPU
Les trois modules de CPU Hot Standby ont la même configuration matérielle externe. L'illustration de gauche correspond à l'avant du module et celle de droite à l'arrière :

1 Panneau d'affichage de diagnostic des voyants (LED)
2 Port USB mini-B pour la configuration du module via l'instance Control Expert en cours d'exécution sur le PC
3 Connecteur Ethernet RJ45 pour le port de service
4 Connecteurs RJ45 servant de port double au réseau Ethernet
5 Socket SFP pour connecter la liaison redondante en cuivre ou fibre optique
6 LED d'état de la liaison de redondance d'UC
7 Emplacement de carte mémoire SD (protégé par un cache)
8 Cache verrouillable pour carte mémoire SD
10 Sélecteur rotatif de redondance d'UC, utilisé pour désigner le PAC comme PAC A ou PAC B, ou pour effacer l'application Control Expert existante
Sélecteur rotatif de redondance d'UC
Utilisez le sélecteur rotatif placé à l'arrière de chaque CPU Hot Standby M580 pour définir le rôle de la CPU dans la configuration Hot Standby M580.

Utilisez uniquement le petit tournevis en plastique fourni avec la CPU pour régler le sélecteur rotatif conformément à son rôle dans le système de redondance d'UC.
AVIS | |
---|---|
Réglages du sélecteur rotatif :
Position |
Résultat |
---|---|
A |
|
B |
|
Effacer |
NOTE : Le réglage du sélecteur de chaque PAC redondant sur la même position A/B entraîne
un conflit quant au rôle
des PAC.
|
Effacement de la mémoire de la CPU
Pour effacer la mémoire d'une CPU, procédez comme suit :
Étape |
Action |
---|---|
1 |
Mettez le sélecteur rotatif en position Effacer. |
2 |
Mettez le PAC sous tension. |
3 |
Mettez le PAC hors tension. |
4 |
Mettez le sélecteur rotatif en position A ou B. |
Lors de la mise sous tension suivante du PAC, le PAC distant, s'il s'agit d'un PAC primaire, transfère l'application sur le PAC local.
Socket SFP

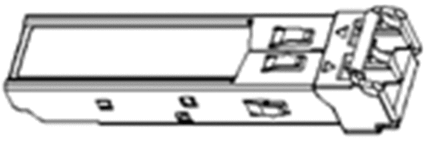

Chaque module de CPU comporte un socket SFP auquel il est possible de connecter un émetteur-récepteur cuivre ou fibre optique :

Pour insérer un émetteur-récepteur :
Étape |
Action |
---|---|
1 |
Vérifiez que la CPU est hors tension. |
2 |
Placez l'émetteur-récepteur avec l'étiquette sur la gauche. |
3 |
Appuyez fermement sur l'émetteur-récepteur SFP dans le socket jusqu'à entendre un déclic. NOTE : Si l'émetteur-récepteur SFP résiste,
vérifiez son orientation et recommencez.
|
Pour enlever un émetteur-récepteur :
Étape |
Action |
---|---|
1 |
Vérifiez que la CPU est hors tension. |
2 |
Tirez sur le loquet pour déverrouiller l'émetteur-récepteur. |
3 |
Tirez sur l'émetteur-récepteur pour l'enlever. |
AVIS | |
---|---|

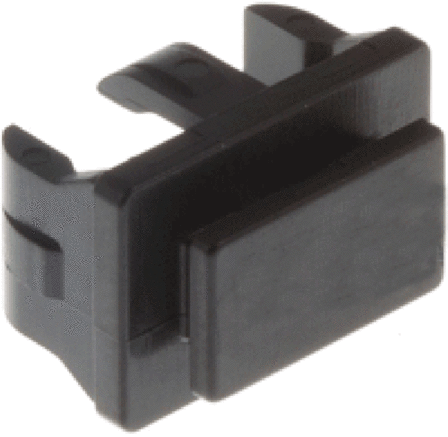

Les modules sont fournis avec un bouchon. Lorsque le socket SFP n'est pas connecté à un émetteur-récepteur, couvrez-le avec la protection pour le protéger de la poussière.

Consignes de mise à la terre
Respectez toutes les normes et consignes de sécurité locales et nationales.
DANGER | |
---|---|
