Présentation
La page Web donne les informations suivantes sur les CPU :
informations de diagnostic sur le service Ethernet ;
description des versions des firmwares et des logiciels installés ;
description des CPU et état de fonctionnement ;
paramètres de l'adressage IP.
Ouverture de la page
La page est accessible à partir de l'onglet () :

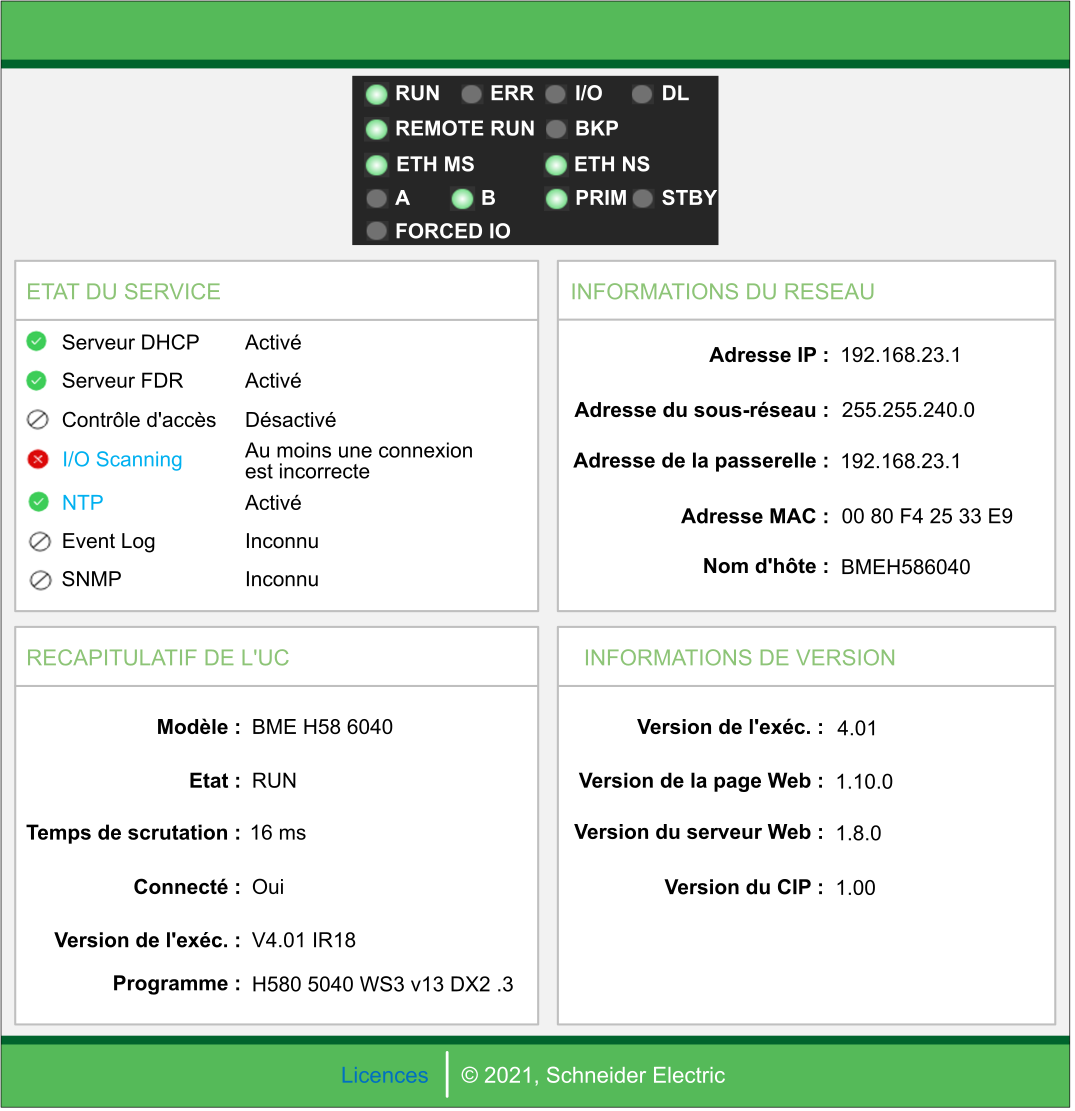

Informations de diagnostic et sur l'état
La page Web donne des informations suivantes :
Paramètres |
Description |
|
|---|---|---|
Voyants |
La page Web affiche l'état des voyants suivants . |
|
|
|
|
NOTE : les voyants
de la page Web ont un fonctionnement identique à
ceux de l'UC.
|
||
|
Cette zone décrit l'état des services Ethernet de l'UC. La couleur des icônes apparaissant à gauche de certains éléments indique l'état comme suit : |
|
vert |
Le service disponible est opérationnel et actif. |
|
rouge |
Une erreur est détectée sur un service disponible. |
|
noir |
Le service disponible est absent ou n'est pas configuré. |
|
L'état de ces services Ethernet est indiqué : |
||
|
|
|
|
Cette zone décrit les versions de logiciel qui s'exécutent sur la CPU, notamment : |
|
|
|
|
|
Cette zone décrit le matériel de la CPU et les applications exécutées sur la CPU, notamment ;
|
|
|
Cette zone contient des paramètres d'adressage IP de la CPU, notamment :
|
|
