Présentation de la page sur l'état des UC

Les CPU redondantes BMEH584040(S) et BMEH586040(S) disposent d'une page Web Visualiseur de rack. Elle permet de visualiser des informations sur les UC, notamment :

  • l'état des voyants ;

  • l'identification du processeur ;

  • l'identification de la signature de l'application ;

  • la sélection des paramètres de configuration de l'application.

Cette page est accessible à partir de l'onglet Diagnostics ( Système > Visualiseur de rack ).

Dans cet exemple, la page Visualiseur de rack montre une CPU redondante sur son rack avec une alimentation :

Accès à la page Visualiseur de rack

La page Visualiseur de rack est accessible depuis le menu Diagnostics. Dans le menu de navigation situé sur la gauche de la page, sélectionnez Menu > Système > Visualiseur de rack :

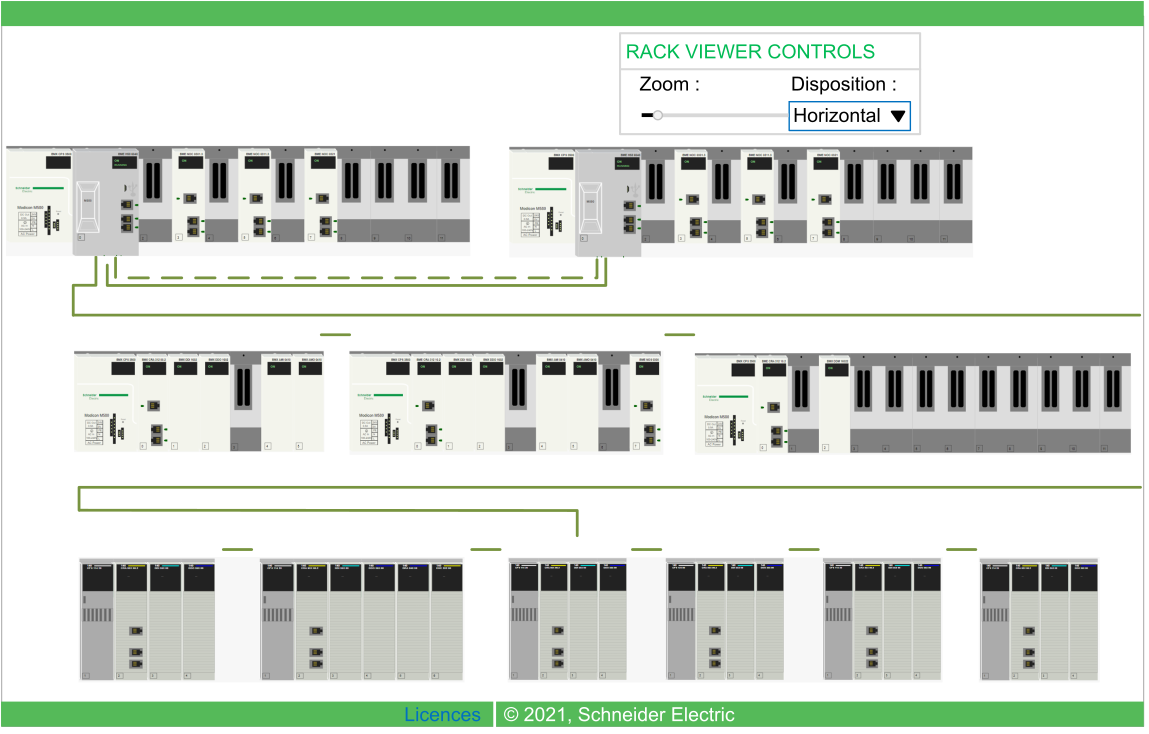

Page Visualiseur de rack (CPU redondante) :

Dans cet exemple, la page Visualiseur de rack présente la connexion de redondance d'UC entre un rack CPU primaire et un rack CPU redondant. La connexion de redondance d'UC (en pointillés) est verte lorsque la liaison de redondance est opérationnelle. Si la liaison de redondance d'UC n'est pas opérationnelle, la ligne en pointillés est rouge.

Données du visualiseur de rack

Double-cliquez sur la page Visualiseur de rack pour afficher les données de la CPU redondante.

Champ de données

Description

Processeur/Signature

Taille RAM (Ko)

Taille en kilo-octets de la RAM du processeur

Version processeur

Version du micrologiciel

Hardware ID

Identificateur du matériel. Le chargeur du système d'exploitation vérifie la valeur afin de déterminer si le matériel et le système d'exploitation sont compatibles.

Etat

Etat de fonctionnement du processeur :

  • NO CONFIGURATION

  • IDLE

  • STOP

  • RUN

  • HALT

  • INITIALIZING

  • ERROR

  • OS LOADER

Erreur

Identification de la dernière erreur détectée

Calendar (UTC)

Date et heure de la dernière erreur détectée

Application

Nom

Nom du projet Control Expert

Version

Version du projet

Voie analogique forcée

Indique si une ou plusieurs entrées ou sorties d'une voie analogique ont été forcées :

  • True signifie qu'une entrée ou une sortie analogique a été forcée.

  • False signifie qu'aucune entrée ou une sortie analogique n'a été forcée.

Diagnostic

Indique si le tampon de diagnostic a été activé pour le projet :

  • True signifie que l'option Diagnostic application et/ou Diagnostic système a été sélectionnée dans l'onglet Général > Diagnostics du PAC de la boîte de dialogue Options du projet de l'application.

  • False : signifie que les options Diagnostic application et Diagnostic système n'ont pas été sélectionnées.

Bit forcé

Nombre de bits forcés dans l'application.

Création produit

Indique à la fois :

  • la version et la génération de Control Expert utilisées pour créer le projet ;

  • la date et l'heure de création du projet.

Modification produit

Indique à la fois :

  • la version et la génération de Control Expert utilisées pour modifier le projet ;

  • la date et l'heure de la dernière modification du projet.

Evénements désactivés

Indique si le traitement de tous les événements a été désactivé :

  • True indique que le traitement de tous les événements a été désactivé.

  • False indique que le traitement des événements n'a pas été désactivé.

NOTE : Les événements peuvent être activés/désactivés de la façon suivante :

  • Avec la commande Activer ou désactiver tout commande dans l'onglet Tâche de la CPU ;

  • avec les fonctions MASKEVT et UNMASKEVT ;

  • avec le bit système %S38.

Section protégée

Indique si un mot de passe est nécessaire pour modifier une ou plusieurs sections de l'application :

  • True signifie qu'un mot de passe est nécessaire pour modifier les sections spécifiées de l'application.

  • False signifie qu'aucun mot de passe n'est nécessaire pour modifier l'application.

Démarrage automatique en mode Run

Indique si l'application est paramétrée pour démarrer automatiquement lorsque le PAC passe en mode de fonctionnement RUN :

  • True signifie que l'application démarre automatiquement.

  • False signifie que l'application ne démarre pas automatiquement.

RAZ %MW en cas de démarrage à froid

Indique si les registres %MW sont réinitialisés avec leurs valeurs initiales lors du démarrage à froid :

  • True signifie que les valeurs sont réinitialisées.

  • False signifie que les valeurs ne sont pas réinitialisées.

Démarrage à froid uniquement

Indique si un démarrage à froid est forcé lors du redémarrage du système :

  • True signifie qu'une réinitialisation force un démarrage à froid de l'application.

  • False signifie qu'un démarrage à chaud se produit lors de la réinitialisation de l'application.

Création produit

Indique à la fois :

  • la version et la génération de Control Expert utilisées pour modifier le projet ;

  • la date et l'heure de création du projet.

Modification produit

Indique à la fois :

  • la version et la génération de Control Expert utilisées pour modifier le projet ;

  • la date et l'heure de la dernière modification du projet.
