Voyants de diagnostic des CPU redondantes M580

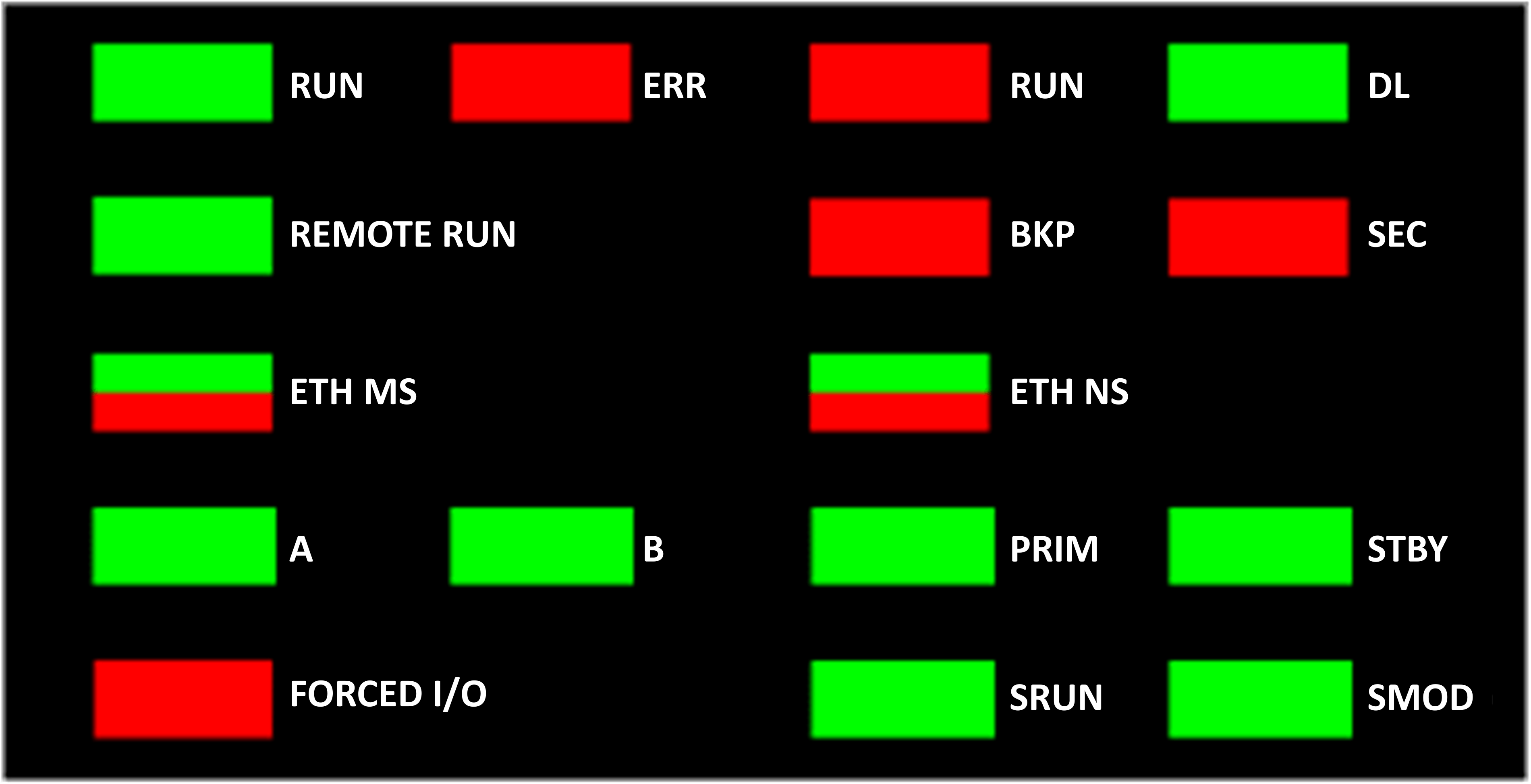

Panneau des voyants

NOTE : Les voyants SRUN et SMOD sont présents uniquement sur les CPU de sécurité. Le voyant SEC, indiquant l'état de fonctionnement de la cybersécurité avancée, n'est pas disponible dans cette version.

Pour obtenir une description des voyants SRUN et SMOD du PAC de sécurité, consultez la rubrique Voyants LED de la CPU et du coprocesseur de sécurité M580 dans le document Modicon M580 - Guide de planification du système de sécurité.
Pour une présentation des diagnostics des voyants pour les CPU de sécurité, consultez la rubrique Diagnostics par LED de l'UC de sécurité M580 dans le document Modicon M580, Manuel de sécurité.

Voyants du panneau de redondance d'UC

Les voyants A et B des CPU à redondance d'UC BMEH58•040 permettent d'identifier les configurations de PAC, telles que définies par le sélecteur rotatif sur chaque CPU :

Position du sélecteur rotatif A/B/Effacer	Voyant
Position du sélecteur rotatif A/B/Effacer	A	B
PAC local sur A, PAC distant sur B	Allumé	Eteint
PAC local sur B, PAC distant sur A	Eteint	Allumé
Les deux PAC sur A	Clignotant	Eteint
Les deux PAC sur B	Eteint	Clignotant
Sélecteur rotatif local sur Effacer	Clignotant	Clignotant

Dans la présentation du diagnostic des voyants du panneau de redondance d'UC ci-dessus :

le PAC local est celui dont vous observez les voyants, c'est-à-dire le PAC A ou B ;
le PAC distant est celui dont vous n'observez pas les voyants ; il se trouve généralement sur un site distant.

Supposons que les deux PAC soient physiquement éloignés et se trouvent à chaque bout d'un tunnel qui permet leur communication. Dans ce cas, le PAC local est celui qui vous fait face, et le PAC distant celui situé à l'autre extrémité du tunnel. Par contre, si vous vous déplacez jusqu'à cette autre extrémité, l'ancien PAC distant devient alors le PAC local, et inversement. Cependant, les désignations A et B des PAC restent inchangées.

Le voyant REMOTE RUN de la CPU BMEH58•040 sur le PAC local indique l'état de fonctionnement du PAC distant :

Voyant REMOTE RUN	Etat du PAC distant
Allumé	RUN
Clignotant	STOP
Eteint	Indéterminé

Les voyants de la CPU BMEH58•040 PRIM et STBY indiquent l'état de fonctionnement du PAC local et du PAC distant :

Voyant		Etat du PAC
PRIM	STBY	PAC local	PAC distant
Allumé	Eteint	Primaire	Redondant
Allumé	Clignotant	Primaire	Attente
Clignotant	Clignotant	Attente	Indéterminé
Eteint	Eteint	Attente	Indéterminé
Eteint	Allumé	Redondant	Primaire

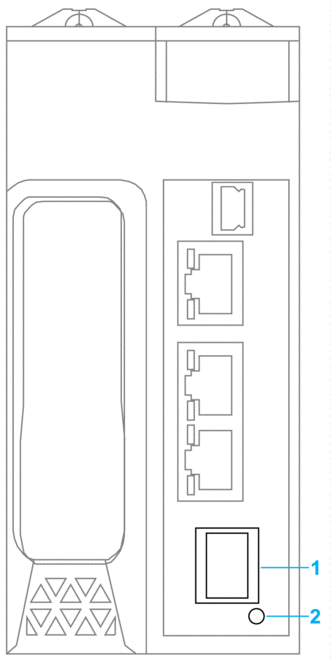

Voyant de liaison de redondance d'UC

Il indique l'état de cette liaison :

Statut	Couleur	Description
allumé	vert	Le port communique avec le PAC distant.
clignotant	vert	Le port est configuré et opérationnel, mais aucune liaison de redondance d’UC n'est établie.
éteint	—	La liaison de redondance d’UC n'est pas configurée ou n'est pas opérationnelle.

Voyants des connecteurs de port Ethernet

Voici la signification des voyants des connecteurs Ethernet :

Voyant	Couleur	Etat	Description
ACT	Vert	Clignotant	Des données sont en cours d'émission sur la liaison.
ACT	Vert	Eteint	Aucune émission en cours.
LNK	Vert	Allumé	Vitesse de liaison = 100 Mbits/s
	Jaune	Allumé	Vitesse de liaison = 10 Mbits/s
	Vert/jaune	Eteint	Aucune liaison n'est établie.

Voyants du panneau ne concernant pas la redondance d'UC

Consultez les rubriques suivantes pour en savoir plus sur les voyants non liés à la redondance d’UC :

Voyants de diagnostic des CPU autonomes M580 dans le document Matériel Modicon M580 - Manuel de référence pour les voyants autonomes non liés à la sécurité.
Diagnostics par LED de l'UC de sécurité M580 dans le document Modicon M580 - Manuel de sécurité pour les voyants liés à la sécurité.
