Introduction
Le port USB est un connecteur USB mini-B à vitesse élevée, version 2.0 (480 Mbps) qui peut être utilisé pour un programme Control Expert ou un panneau d'interface homme-machine (HMI). Le port USB peut être connecté à un autre port USB, version 1.1 ou ultérieure.
Transparence
Si votre système requiert la transparence entre l'équipement connecté au port USB et le réseau d'équipements M580, ajoutez un chemin statique persistant dans la table de routage de l'équipement.
Exemple de commande
permettant d'adresser un réseau d'équipements avec une adresse
IP X.X.0.0 (pour un PC Windows) : route add X.X.0.0
mask 255.255.0.0 90.0.0.1 -p
(X.X.0.0 correspond à l'adresse du réseau d'équipements M580 et 255.255.0.0 au masque de
sous-réseau associé.)
Brochage

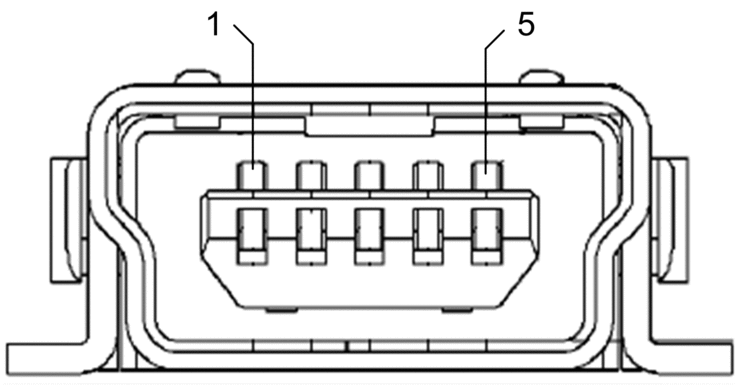

Le port USB présente les positions de broche et affectations suivantes :
Légende :
Broche |
Description |
|---|---|
1 |
VBus |
2 |
D- |
3 |
D+ |
4 |
non connectée |
5 |
terre |
Coque |
mise à la terre du châssis |
Câbles
Utilisez un câble BMX XCA USB H018 (1,8 m/5,91 ft) ou BMX XCA USB H045 (4,5 m/14,764 ft) pour raccorder le panneau à la CPU. (Ces câbles présentent un connecteur de type A d'un côté et un connecteur USB mini-B de l'autre.)
Dans un assemblage fixe avec console de type XBT connectée à la CPU, branchez le câble USB à une barre de protection. Utilisez la partie exposée du blindage ou la cosse métallique du câble BMX XCA pour effectuer ce raccordement.
