Voyants de diagnostic des CPU autonomes M580

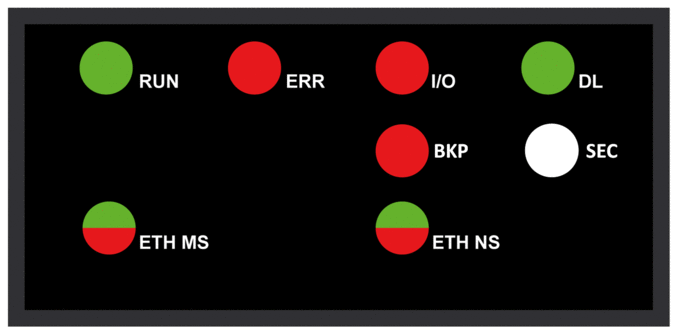

LED Display

Description des voyants (LED)

Indicateur de voyant (LED)	Description
RUN	Allumé : L'UC (CPU) est à l'état RUN.
ERR	Allumé : L'UC (CPU) ou le système a détecté une erreur.
I/O	Allumé : L'UC (CPU) ou le système a détecté une erreur dans un ou plusieurs modules d'E/S.
DL (téléchargement)	Clignotant : La mise à jour du firmware est en cours. Eteint : Aucune mise à jour du firmware en cours.
BKP	Allumé : La carte mémoire ou la mémoire flash de la CPU est absente ou inopérante. La carte mémoire n'est pas utilisable (format incorrect, type non reconnu). Le contenu de la carte mémoire ou de la mémoire flash de la CPU n'est pas cohérent avec l'application actuelle. La carte mémoire a été retirée et réinsérée. Une commande Automate > Sauvegarde du projet... > Effacer la sauvegarde a été lancée en l'absence de carte mémoire. Le voyant BACKUP reste allumé jusqu'à la fin de l'exécution de la sauvegarde du projet.
BKP	Eteint : Le contenu de la carte mémoire ou de la mémoire flash de la CPU est valide et l'application en mémoire d'exécution est identique.
SEC	NOTE : Ce voyant n'est pas activé pour cette version du module.
ETH MS	MOD STATUS (vert/rouge) : Le modèle indique l'état de configuration du port Ethernet. NOTE : En cas d'erreur récupérable, le voyant ETH MS peut être vert ou rouge, et allumé ou éteint.
ETH NS	NET STATUS (vert/rouge) : Le modèle indique l'état de la connexion Ethernet.

Le tableau suivant décrit les voyants (LED) :

Symbole	Description	Symbole	Description
	éteint		rouge fixe
	vert fixe		rouge clignotant
	vert clignotant		rouge/vert clignotant

Indications de diagnostic LED

NOTE : Dans un système à redondance d'UC, les adresses IP (Adresse IP principale, Adresse IP principale + 1, Adresse IP A, Adresse IP B) sont attribuées et ne doivent pas être utilisées par d'autres équipements du système.

AVIS

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Vérifiez que chaque module a une adresse IP unique. Les adresses IP dupliquées peuvent provoquer un comportement imprévisible du module/réseau.
Tout équipement Ethernet susceptible de communiquer avec le système de redondance d'UC doit recevoir une adresse IP différente de l'adresse IP principale, de l'adresse IP principale + 1, de l'adresse IP A et de l'adresse IP B. Sinon, une adresse IP en double peut être détectée, ce qui provoquerait un fonctionnement inattendu de l'équipement.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Les voyants (LEDs) fournissent des informations de diagnostic détaillées lorsque vous observez la combinaison de leurs états :

Condition	Etat de la CPU	RUN	ERR	I/O	ETH NS
sous tension	Autotest
non configuré (avant l'obtention d'une adresse IP valide, ou bien la configuration n'est pas valide)	NOCONF				–
configuré	Stop			• éteint : aucune erreur détectée • rouge fixe : erreur détectée dans un module ou une voie	• éteint : adresse IP non valide • vert clignotant : adresse IP valide mais aucune connexion EtherNet/IP • vert fixe : connexion EtherNet/IP établie
configuré	RUN
erreur détectée récupérable	HALT			–	• rouge clignotant : délai dépassé pour au moins une connexion CIP de propriétaire exclusif (pour laquelle le module BMENOC0301/11 est l'origine). Le voyant LED clignote jusqu'au rétablissement de la connexion ou jusqu'à la réinitialisation du module.
adresse IP en double	–	–	–	–
erreur irrécupérable détectée	–
hors tension	–
– : toute combinaison
