Ouverture de la page

La page Web Statistiques des ports est accessible à partir de l'onglet Diagnostics ( Module > Statistiques des ports ) :

NOTE : Cette page est mise à jour toutes les 5 secondes.

Cliquez sur Activer/désactiver la vue détaillée pour passer de la vue détaillée à la vue non détaillée de la page, et inversement.

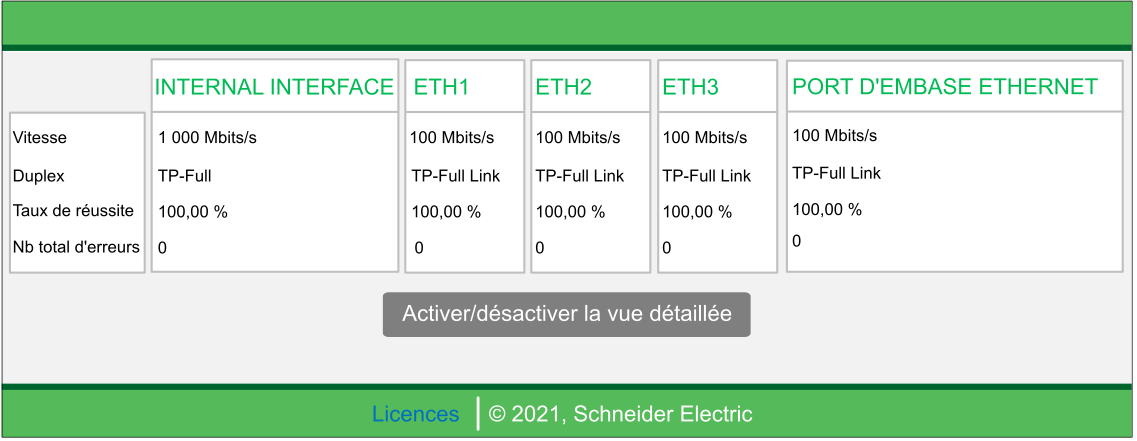

Page Statistiques des ports (vue non détaillée) :

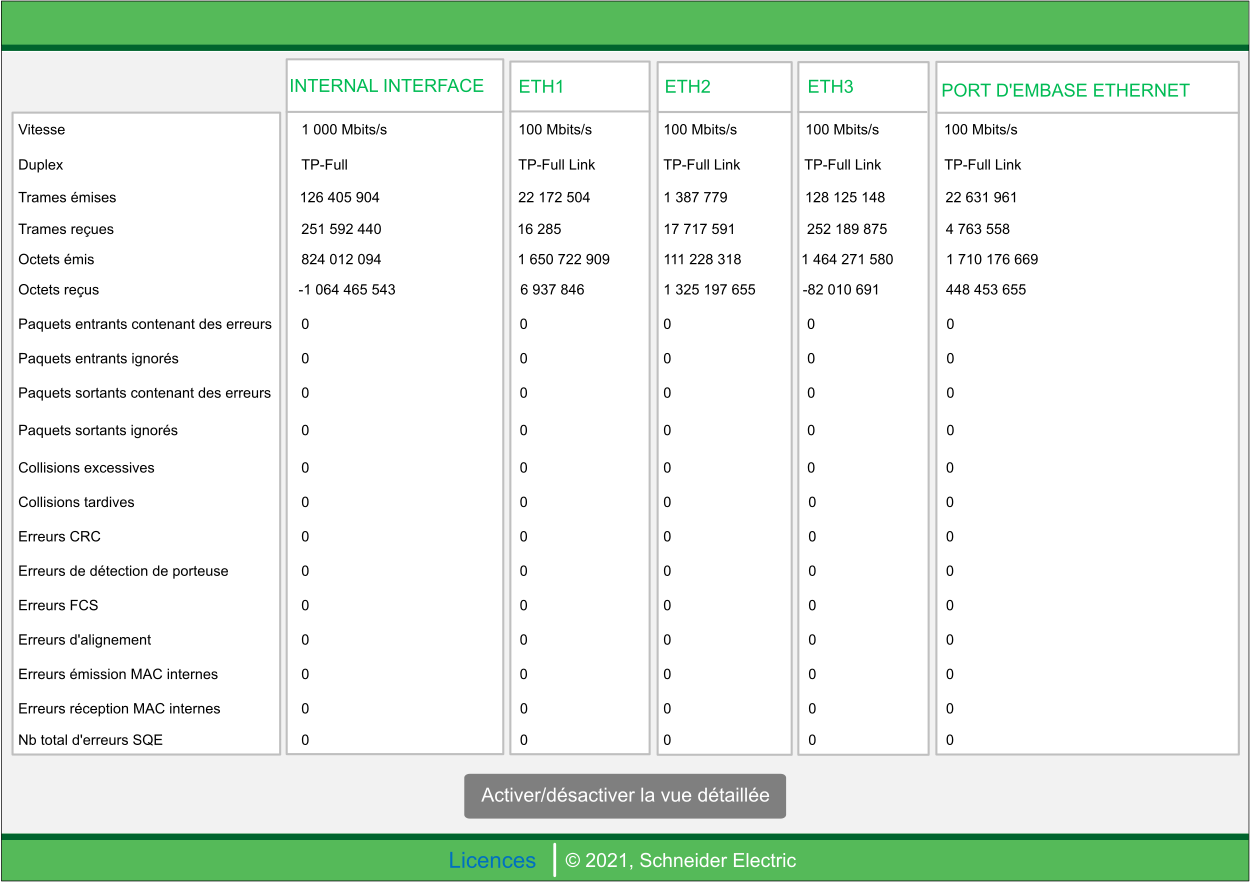

Page Statistiques du port (vue détaillée) :
NOTE : Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Cette page affiche les statistiques relatives à chaque port de la CPU. Ces informations sont associées à la configuration des ports Ethernet et à la configuration du port de service/d'extension.

La couleur indique l'activité du port :

  • vert : : actif

  • gris : : inactif

  • jaune : : détection d'erreur

  • rouge : : détection d'erreur
