Ouverture de la page

La page Web Performance est accessible à partir de l'onglet Diagnostics ( Module > Performance ) :

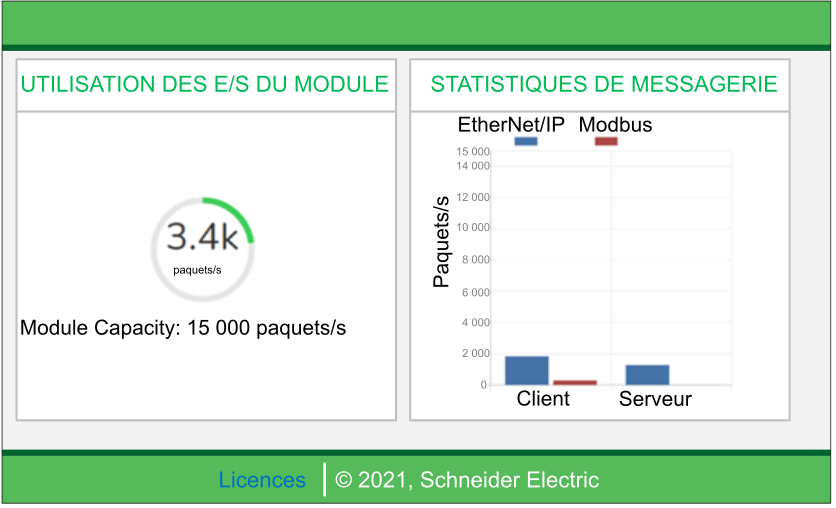

Page Performance :
NOTE :

  • Déplacez le curseur de la souris sur les graphiques dynamiques pour voir les valeurs numériques actuelles.

  • Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Le tableau suivant décrit les statistiques de performances :

Champ

Description

Utilisation des E/S du module

Ce diagramme indique le nombre total de paquets (par seconde) que la CPU peut gérer à la fois.

Statistiques de messagerie

Ce diagramme indique le nombre de messages Modbus/TCP ou EtherNet/IP par seconde pour le client ou le serveur.
