Introduction

Il y a trois ports RJ45 Ethernet en face avant de la CPU : un port de service et deux ports de réseau d'équipements. Ces ports ont des caractéristiques communes, comme décrit ci-dessous.

Caractéristiques communes

Les trois ports présentent le même connecteur RJ45 et utilisent le même type de câbles Ethernet.

NOTE : Les trois ports Ethernet sont reliés à la terre du châssis et le système requiert une terre équipotentielle.

Protection anti-poussière

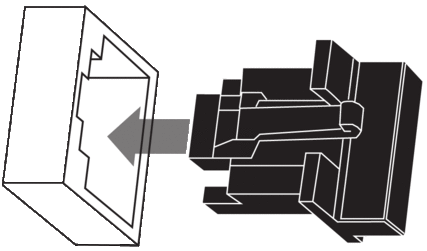

Afin d'éviter toute pénétration de poussière dans les ports Ethernet inutilisés, protégez-les à l'aide du bouchon prévu à cet effet :

Ports Ethernet

Chaque connecteur RJ45 est assorti de deux voyants LED :

La position des broches, leur affectation et les connexions câblées sont identiques sur les trois ports RJ45 Ethernet :

Broche

Description

1

TD+

Brochage :

2

TD-

3

RD+

4

non connectée

5

non connectée

6

RD-

7

non connectée

8

non connectée

—

Masse du châssis/boîtier
NOTE : les broches TD (broches 1 et 2) et les broches RD (broches 3 et 6) peuvent être inversées, ce qui permet d'utiliser uniquement des câbles droits.

Les ports sont pourvus d'une fonctionnalité MDIX qui détecte automatiquement la direction de la transmission.

Vous avez le choix entre les câbles Ethernet suivants pour la connexion aux ports Ethernet :

  • TCSECN3M3M•••• : câble blindé droit Cat 5E Ethernet, pour utilisation industrielle, conforme CE ou UL

  • TCSECE3M3M•••• : câble blindé droit Cat 5E Ethernet, pour utilisation industrielle, conforme CE

  • TCSECU3M3M•••• : câble blindé droit Cat 5E Ethernet, pour utilisation industrielle, conforme UL

La longueur maximale des câbles de cuivre est de 100 m. Pour les distances supérieures, utilisez des câbles à fibre optique. L'UC (CPU) ne présente aucun port pour fibre optique. Vous pouvez utiliser des commutateurs double anneau (DRS) ou des modules convertisseur fibre optique BMX NRP •••• pour gérer la conversion cuivre-fibre.

Ports Ethernet sur les CPU autonomes

Sur les CPU autonomes, le voyant (LED) ACTIVE est vert. Le voyant (LED) LNK s'affiche en vert ou en jaune, selon l'état :

Voyant

État du voyant

Description

ACTIVE

Eteint

Aucune activité n'est signalée sur la connexion Ethernet.

Allumé / clignotant

Des données sont en cours de transmission et de réception sur la connexion Ethernet.

LNK

Eteint

Aucune liaison n'est établie au niveau de cette connexion.

Allumé vert

Une liaison 100 Mbits/s* est établie au niveau de cette connexion.

Allumé jaune

Une liaison 10 Mbits/s* est établie au niveau de cette connexion.

* Les liaisons 10/100 Mbits/s prennent en charge le transfert de données en semi-duplex et duplex intégral et l'autonégociation.

Port de Service

Le port de service est le plus haut des trois ports Ethernet sur le panneau avant de la CPU. Il peut être utilisé :

  • pour fournir un point d'accès que d'autres équipements ou systèmes peuvent utiliser pour surveiller ou communiquer avec la CPU M580

  • comme port DIO autonome capable de prendre en charge une topologie d'équipements distribués en étoile, en boucle de chaînage ou en maillage

  • pour répliquer les ports CPU pour les diagnostics Ethernet L'outil de service qui observe l'activité sur le port répliqué peut être un PC ou un terminal IHM.

NOTE : N'utilisez pas le port de service pour vous connecter au réseau d'équipements, sauf dans quelques circonstances précises décrites dans le document Modicon M580, Open Ethernet Network, System Planning Guide.

Le port de service ne prend pas en charge le protocole réseau RSTP. La connexion du port de service au réseau d’équipements, que ce soit directement ou via un commutateur/concentrateur, peut générer des boucles logiques dans le réseau, ce qui risque d'affecter les performances du réseau.

Le port de service ne prend pas en charge le marquage QoS ou VLAN des paquets Ethernet. Le port de service est intrinsèquement non déterministe.

Ports doubles Device Network

Quand une CPU ne prend pas en charge la scrutation RIO, les deux ports situés sous le port de service étiqueté Device Network sont des ports DIO.

Les CPUs suivantes ne prennent pas en charge la scrutation RIO :

  • BMEP581020 et BMEP581020H

  • BMEP582020 et BMEP582020H

  • BMEP583020

  • BMEP584020

Vous pouvez utiliser un port Device Network pour prendre en charge une topologie d'équipements distribués en étoile, en boucle de chaînage ou en maillage. Vous avez la possibilité d'utiliser les deux ports Device Network pour prendre en charge une topologie en anneau.

Quand une CPU prend en charge la scrutation RIO, les deux ports situés sous le port de service étiqueté Device Network sont des ports RIO. Les CPUs suivantes prennent en charge la scrutation RIO :

  • BMEP582040, BMEP582040H

  • BMEP583040

  • BMEP584040

  • BMEP585040, BMEP585040C

  • BMEP586040, BMEP586040C

  • BMEH582040, BMEH582040C

  • BMEH584040, BMEH584040C

  • BMEH586040, BMEH586040C

Lorsqu'ils sont utilisés en tant que ports RIO, ces deux ports connectent la CPU à l'anneau principal dans une boucle ou un anneau de chaînage Ethernet.

Pour plus d'informations sur les architectures RIO/DIO, reportez-vous au chapitre Système Modicon M580.

Consignes de mise à la terre

Respectez toutes les normes et consignes de sécurité locales et nationales.
