I/O Scanning

Ouverture de la page

La page I/O Scanning est accessible à partir de l'onglet Diagnostics

( Équipements connectés > I/O Scanning) :

NOTE : cette page est mise à jour toutes les 5 secondes.

Basculer d'un scrutateur à l'autre

Certaines CPU de sécurité M580 incluent un scrutateur Modbus TCP (d'E/S Ethernet) et un scrutateur CIP Safety (IEC 61784-3). Pour ces CPU de sécurité, cette page comprend un bouton Changer de scrutateur . Utilisez-le pour passer d'un scrutateur à l'autre. Lorsque le scrutateur CIP Safety est affiché, la bannière de la page Web indique I/O Scanning - CIP Safety.

Informations de diagnostic

Le tableau suivant décrit les statistiques d'état et de connexion du scrutateur :

Etat du scrutateur	Opérationnel	Le scrutateur d'E/S est activé.
	Arrêté	Le scrutateur d'E/S est désactivé.
	Inactif	Le scrutateur d'E/S est activé mais pas en cours d'exécution.
	Inconnu	Le scrutateur d'E/S renvoie des valeurs inattendues de l'équipement.
Statistiques des connexions	Transactions par seconde
	Nombre de connexions

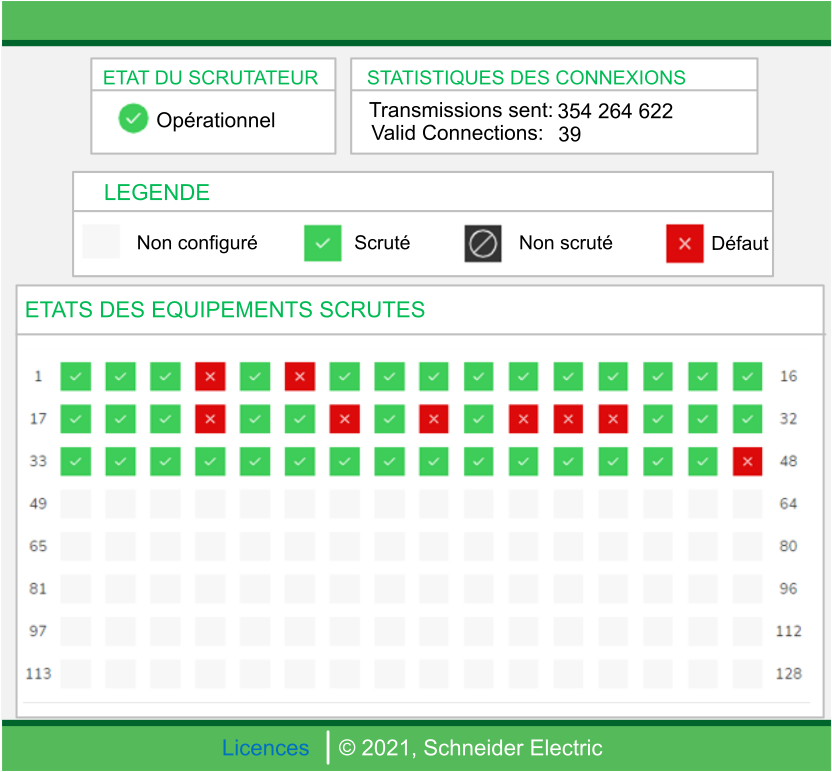

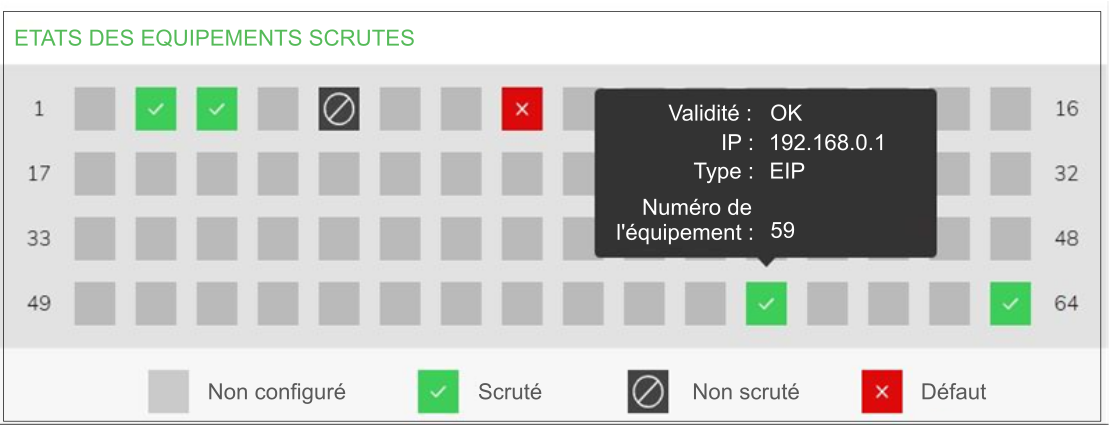

Dans la section Etats des équipements scrutés, la couleur de chaque bloc indique l'état des différents équipements distants :

Couleur	Indication	Etat
gris	Non configuré	Un équipement n'est pas configuré.
noir	Non scruté	La scrutation de cet équipement a été intentionnellement désactivée.
vert	Scruté	Scrutation en cours d'un équipement sans problème.
rouge	Défaut	Un équipement en cours de scrutation renvoie des erreurs détectées.
