Récapitulatif des états (CPU autonomes)

Ouverture de la page

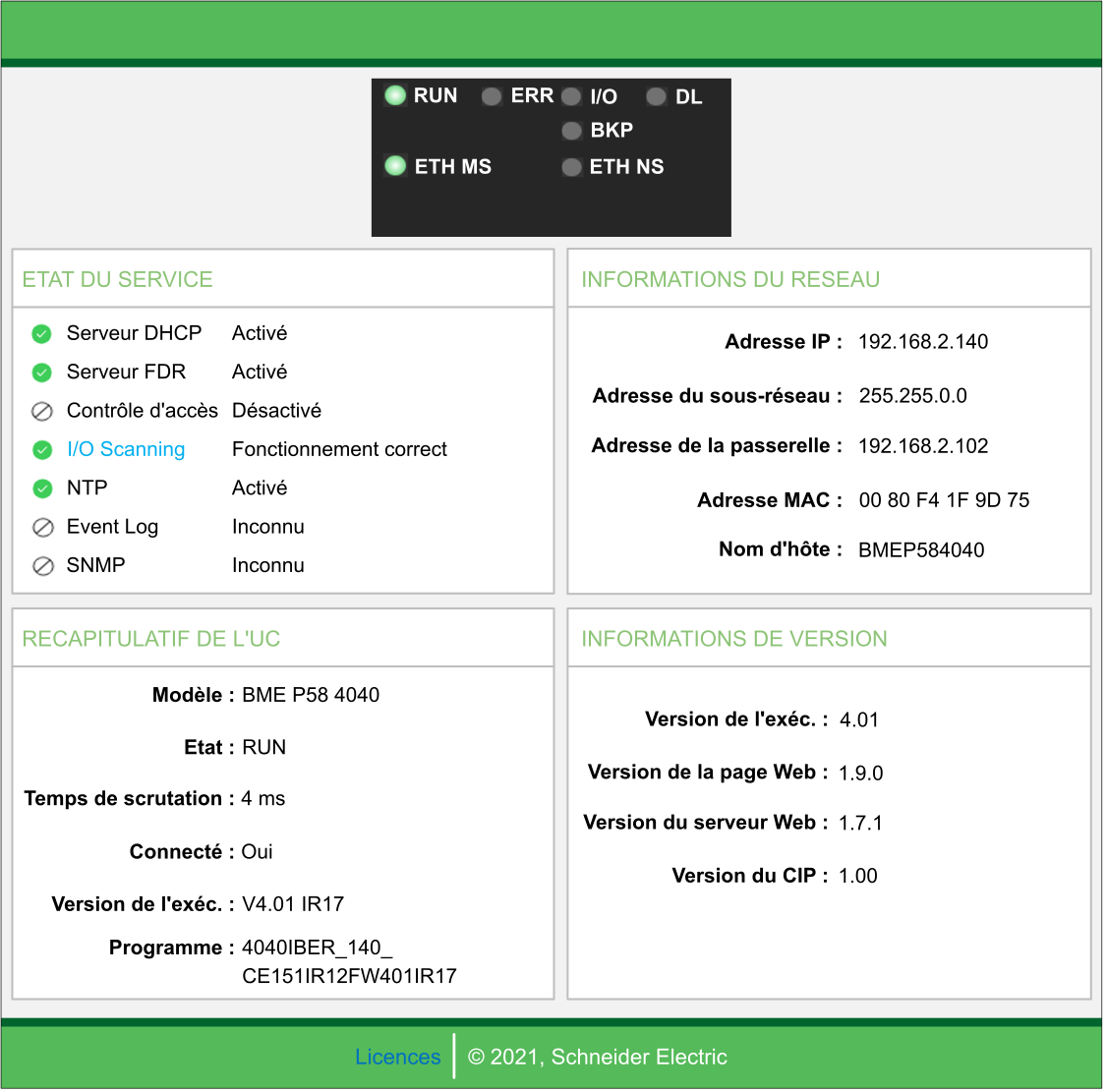

La page Récapitulatif des états est accessible depuis l'onglet Diagnostics ( Module > Récapitulatif des états ) :

NOTE :

Cette page est mise à jour toutes les 5 secondes.
Pour les CPU redondantes, reportez-vous à la page Récapitulatif des états des CPU redondantes.

Informations de diagnostic

Les objets de cette page fournissent des informations d'état :

Paramètres	Description
Voyants	La zone noire contient des indicateurs lumineux (RUN , ERR, etc.). NOTE : les informations de diagnostic sont décrites dans la section relative aux voyants et à leurs indications.
Etat du service	vert	Le service disponible est opérationnel et actif.
	rouge	Une erreur est détectée sur un service disponible.
	noir	Le service disponible est absent ou n'est pas configuré.
Informations de version	Ce champ décrit les versions de logiciel qui s'exécutent sur la CPU.
Récapitulatif de l'UC	Ce champ décrit le matériel de la CPU et les applications qui s'exécutent sur la CPU.
Informations du réseau	Ce champ contient des informations d'adressage du réseau et du matériel et des informations de connectivité qui correspondent à la CPU.
