Ouverture de la page

La page Stockage des données est accessible à partir de l'onglet Diagnostics ( Module > Stockage des données ) :

Sur la page Stockage des données, vous pouvez :

  • ajouter (charger) des fichiers sur une carte SD insérée dans la CPU ;

  • transférer (télécharger) des fichiers d'une carte SD insérée dans la CPU vers un emplacement spécifié ;

  • supprimer des fichiers stockés sur une carte SD insérée dans la CPU.

NOTE : Cette page est mise à jour toutes les 5 secondes.

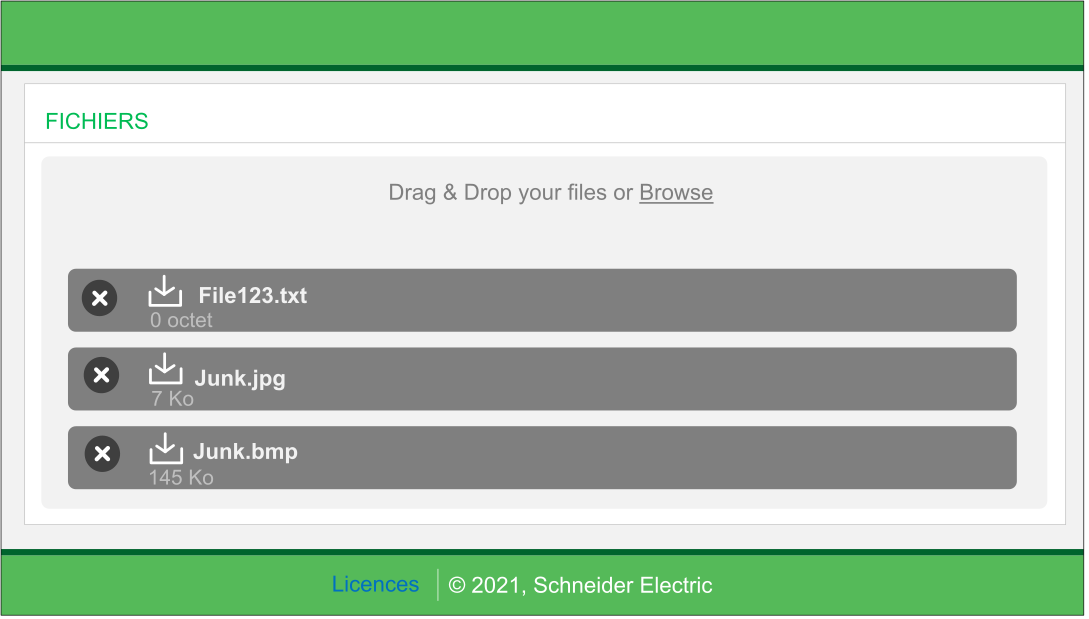

Page Stockage des données :

Lorsqu'une carte SD est insérée dans la CPU, la page Web Stockage des données affiche les fichiers présents sur la carte SD.

Carte mémoire SD BMXRMS004GPF

La page Stockage des données permet d'utiliser la carte mémoire SD BMXRMS004GPF, spécialement formatée pour les CPU M580 :

  • Si vous utilisez cette carte avec une autre CPU ou un autre outil, elle risque de ne pas être reconnue par le système.

  • Si vous reformatez la carte dans un autre équipement (comme un appareil photo), elle n'est plus compatible avec une CPU M580. Vous devez alors la renvoyer à Schneider Electric, qui la reformatera.

Ajout, transfert et suppression de fichiers sur une carte SD

Ajout d'un fichier sur la carte SD

Vous pouvez ajouter (charger) des fichiers sur la carte SD de deux manières :

  • Faites glisser le fichier vers la page Web Stockage des données.

    Ou…

  • Cliquez sur Parcourir puis, dans la boîte de dialogue Ouvrir, accédez au fichier et cliquez sur Ouvrir.

Transfert d'un fichier depuis la carte SD

Pour transférer (télécharger) un fichier depuis la carte SD, sélectionnez-le, puis cliquez sur la flèche vers le bas à côté de son nom. Le fichier est copié dans le dossier Téléchargements du PC hôte.

Suppression d'un fichier de la carte SD

Pour supprimer un fichier de la carte SD, sélectionnez-le, puis cliquez sur le bouton représentant une croix (X) à côté de son nom. Le fichier est supprimé de la carte SD.

Types de fichiers pris en charge

La page Web Stockage des données prend en charge les types de fichiers (extensions) suivants :

Types de fichiers d'application :

  • Types de fichiers d'application :

    • .eot

    • .js

    • .ttf

    • .woff

    • .wsdl

    • .xml

    • .xsd

  • Types de fichiers image :

    • .gif

    • .jpeg/.jpg

    • .png

    • .svg

  • Types de fichiers texte :

    • .css

    • .htm/.html
