Directives pour l'organisation des câbles dans le cheminement du câblage
Les câbles sensibles (classes 1 et 2) doivent être placés aux coins de la canalisation pour câbles :

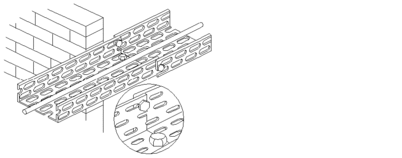

Directives pour la connexion des cheminements du câblage
La connexion des cheminements de câblage doit être exécutée avec soin, à savoir par vissage direct.
NOTE : La connexion à la masse des cheminements
de câblage doit être effectuée avec soin, voir Vissage direct des éléments métalliques.
Cheminement de câblage non métallique
NOTE : Les cheminements de câblage
qui ne sont pas conducteurs, comme par exemple les tubes en PVC, les
plinthes en plastique ou composants similaires, ne sont pas recommandés
car ils n'offrent aucun blindage. Sur les installations existantes
par exemple, ils ne sont tolérés que sur des longueurs de
3 m maximum.
Cheminements de câblages recommandés :
Les cheminements de câblage suivants sont recommandés :
Tube d'acier  |
Chemin de câbles en acier  |
Canal  |
Chemin de câble en acier  |
Câble de mise à la terre  |
Goulottes à câbles ou poutre en tôle d'acier  |
Chemins de câbles encastrés, forme fermée  |
Chemins de câbles encastrés, ouverts ou ventilés  |
