Evitement des boucles de masse

Pour éviter les boucles de masse, il faut poser les câbles à proximité des structures de masse ou des câbles de masse.

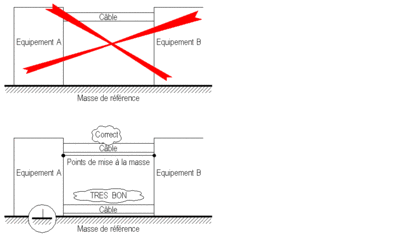

Le schéma indique par exemple la pose des câbles à proximité des potentiels de masse :

Pose des conducteurs direct et de retour proches l'un de l'autre

Les conducteurs directs et de retour des signaux doivent toujours être posés à proximité l'un de l'autre.

L'utilisation de câbles à deux fils avec des conducteurs torsadés permet de réduire au maximum l'écart sur l'ensemble de la longueur.

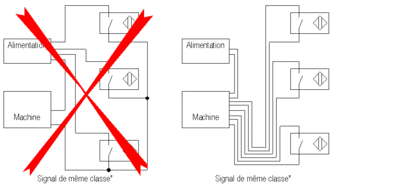

Ce schéma indique comment poser les conducteurs direct et de retour proches l'un de l'autre. La pose en parallèle n'est possible que pour les signaux de même classe.
