Directives pour de bonnes connexions à la masse
Il convient de respecter les directives suivantes lors de la création de connexions à la masse :
Les connexions à la masse doivent être réalisées avec soin et correspondre aux charges de fonctionnement.
Pour les connexions à la masse, il faut éviter les résistances de contact élevées en prenant les mesures suivantes :
utiliser des éléments de fixation et des plaques de montage galvanisés
maintenir les contacts laqués ou appliquer d'autres revêtements exempts de fronçures et les protéger de la corrosion avec une graisse spéciale conduisant l'électricité

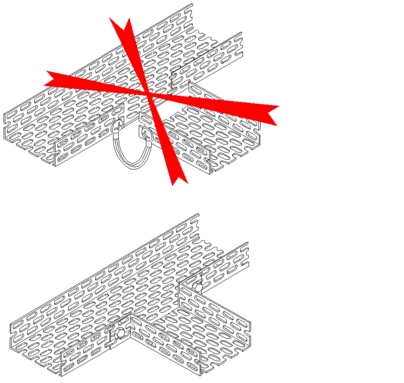

visser directement les corps métalliques, c'est-à-dire sans conducteur électrique supplémentaire, par exemple les canalisations électriques
pour l'interconnexion des masses, utiliser des rails de masse et des bandes de connexion à la masse vissées ou soudées (au lieu de câbles de mise à la terre flexibles)
Installation des rails de masse, des bandes de connexion à la masse

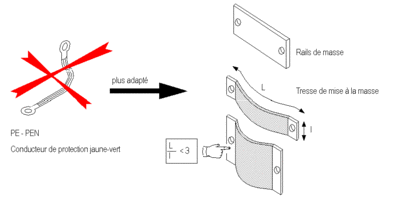

Pour l'interconnexion des masses, utiliser des rails de masse et des bandes de connexion à la masse vissées ou soudées (au lieu de câbles de mise à la terre flexibles)
Exemple : porte d'armoire électrique

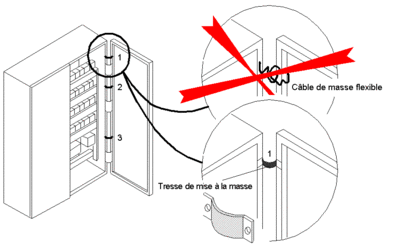

Pour relier la porte de l'armoire électrique au châssis, utiliser des bandes de connexion à la masse au lieu d'un câble de masse flexible
Aucun revêtement

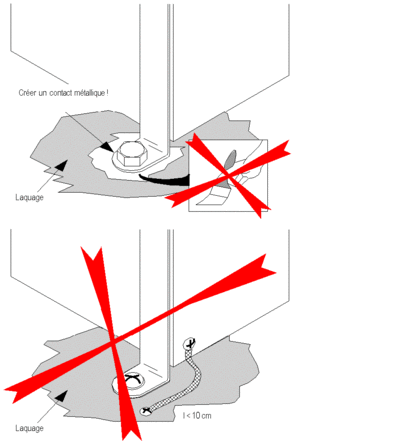

Enlevez la peinture ou les revêtements des points de contact et protégez-les de la corrosion avec une graisse spéciale conduisant l'électricité.
Vissage direct des éléments métalliques
Vissez directement les corps métalliques, c'est-à-dire sans conducteur électrique supplémentaire, par exemple les canalisations électriques.
Connexion à la masse des blindages par câble

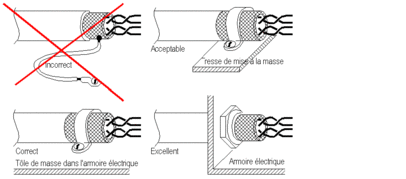

Le schéma suivant indique comment établir la connexion à la masse des blindages par câble.
