Directives pour la mise à la terre et la mise à la masse dans une armoire électrique

Il convient de respecter les directives suivantes pour la mise à la masse dans une armoire électrique :

  • Un plan ou un rail de masse non laqué doit être inséré au pied de l'armoire pour mesurer le potentiel de référence.

  • Toutes les pièces métalliques de l'armoire doivent être reliées les unes aux autres.

  • Le châssis métallique de l'armoire doit être intégré dans le réseau de masse supérieur.

  • Tous les conducteurs de mise à la terre de protection doivent être reliés à la terre.

Installation de la mise à la terre et à la masse dans une armoire électrique

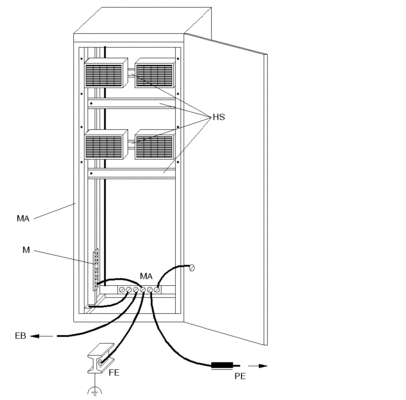

Le schéma suivant indique comment le système de mise à la masse et à la terre est conçu dans une armoire.

EB Armoire voisine ou support de montage

FE Prise de terre fonctionnelle, par exemple poutre en fer de la structure de la pièce, conduite d'eau ou de chauffage, point neutre de la prise de terre du bâtiment

HS Rails DIN pour la fixation des châssis ou de l'accessoire d'installation

M Système de commun d'alimentation ou rails de commun d'alimentation (larges rails en cuivre ou bloc de jonction ponté)

MA Mise à la masse (plan ou rail de masse) utilisée comme prise de terre fonctionnelle

PE Conducteur de protection PE, éventuellement via une bobine de conducteur de protection

Directives pour l'installation de la mise à la masse dans une armoire électrique

Il existe, dans les armoires et les machines, de nombreuses structures de masses qui permettent de bénéficier au maximum d'effets protecteurs.

Il convient de respecter les directives suivantes lors de l'installation de la mise à la masse dans une armoire électrique :

  • Il faut installer au pied de l'armoire un plan ou un rail de masse non laqué comme potentiel de référence commun.

  • La tôle ou le grillage métallique qui sert de plan / rail de masse, sont reliés en plusieurs points au châssis métallique de l'armoire qui à son tour est intégrée au réseau de masse de l'installation.

  • Tous les composants électriques (filtres, etc.) sont vissés directement sur ce plan / rail de masse.

  • Tous les câbles sont fixés directement sur ce plan / rail de masse.

  • Le contact circulaire du blindage de câble est réalisé par des colliers directement vissés sur ce plan / rail de masse.

  • Tous ces branchements électriques doivent être effectués avec une attention particulière afin d'obtenir une connexion à faible résistance.

  • Les chemins de câbles plastiques sont autorisés dans les boîtiers s'ils sont systématiquement installés sur le maillage de fond ou sur des rails DIN eux-mêmes raccordés aux masses du boîtier.

  • La conception des boîtiers fait que de nombreux éléments, dont les portes, ne sont assemblés que par points (vis, soudure, charnière, etc.). Il en résulte de nombreux espaces vides. Les points d'entrée et de sortie des câbles doivent être systématiquement placés à proximité de ces points de montage ou doublés par une tresse de masse. Cette disposition permet de masquer les espaces vides et de conserver les effets protecteurs.

  • Pour effectuer un raccordement de câbles blindés, il est conseillé d'utiliser une prise d'écran fixe en traversée de paroi par un presse-étoupe de compression métallique. Cette solution se révèle plus efficace qu'aucune autre, à condition de gratter la peinture pour assurer un bon contact électrique. Il est également possible d'utiliser un cavalier pour assurer un contact au moins sur 180°.

NOTE : Le raccordement des câbles blindés détermine directement l'effet protecteur HF. Si le raccordement est réalisé à l'aide d'une "queue de cochon", à savoir un seul fil, l'effet protecteur HF n'est plus garantit. L'utilisation de la "queue de cochon" est déconseillée.
