Bornier à vis
Lors du raccordement sur bornier à vis avec impossibilité d'utiliser un cavalier pour le blindage des connexions, la longueur de la queue de cochon doit être minimale. Ce type de raccordement est à éviter.

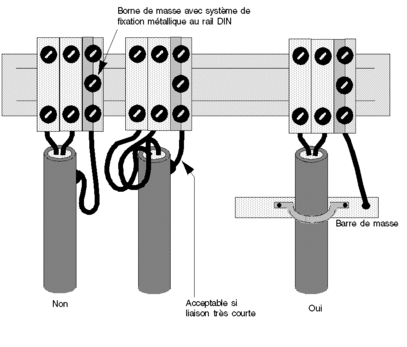

Le schéma ci-dessous montre comment réaliser un raccordement sur bornier à vis :
Connecteur
Lorsqu'un connecteur est utilisé, sa mécanique doit assurer une continuité électrique sur 360° entre le blindage du câble et la masse de la machine.

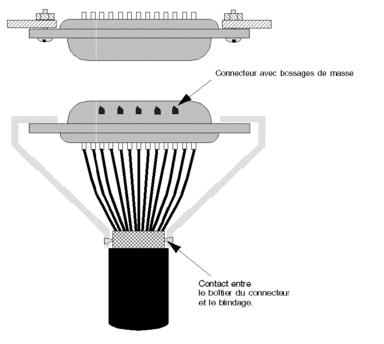

Le graphique ci-dessous montre comment réaliser un raccordement par connecteur :
