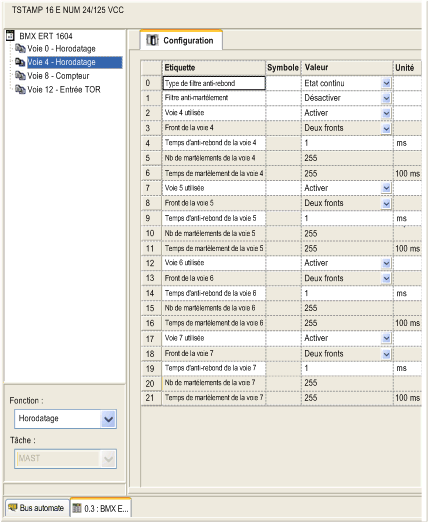

Configuration de l'horodatage des groupes 1, 2 et 3
|
|
|
Traduction de la notice originale
|
|
Configuration de l'horodatage des groupes 1, 2 et 3
|
|
|
Traduction de la notice originale
|
|
Libellé
|
Type d'entrée
|
Valeur
|
|
|---|---|---|---|
|
Fonction du groupe x (x = 4, 8, 12)
|
Option
|
Valeur 0 : Entrée TOR
Valeur 1 : Compteur
Valeur 2 : Horodatage (par défaut)
|
|
|
Paramètres du groupe x
(x = 4, 8, 12)
|
Type de filtre anti-rebond
|
Option
|
Valeur 0 : état continu. Une modification du signal n'est enregistrée que si le changement de polarité reste stable pendant une durée supérieure au temps de filtrage (chaque nouvelle modification réinitialise le temps de filtrage) (option par défaut).
Valeur 1 : intégration. Une modification du signal n'est enregistrée que si la valeur intégrale du temps du signal d'entrée atteint le temps de filtrage programmé en prenant en compte tout changement de polarité.
|
|
Filtre anti-martèlement
|
Option
|
Valeur 0 : Désactiver. Le temps de martèlement et le nombre de martèlements sont désactivés (par défaut).
Valeur 1 : Activer. Filtre de martèlement des entrées événement et compteur
|
|
|
Paramètres de la voie x
(x = 4 à 15)
|
Voie x utilisée
|
Option
|
Valeur 0 : Activer (par défaut)
Valeur 1 : Désactiver. Empêche le traitement des données de l'entrée. Une valeur désactivée reste toujours égale à 0.
|
|
Front de la voie x
|
Option
|
Valeur 0 : Deux fronts (par défaut)
Valeur 1 : Front montant
Valeur 2 : Front descendant
|
|
|
Temps d'anti-rebond de la voie x
|
Entrée
|
Temps d'anti-rebond de 0 à 255 ms (par défaut = 1)
Valeur 0 : Sans retard SW interne
Unités : ms
|
|
|
Comptage du martèlement de la voie x
|
Entrée
|
Nombre de martèlements de 1 à 255 pour les entrées d'événement/de compteur (par défaut = 1)
|
|
|
Temps de martèlement de la voie x
|
Entrée
|
Durée du filtre de martèlement 1 à 255 x 100 ms (par défaut = 1)
Unités : 100 ms
|
|
