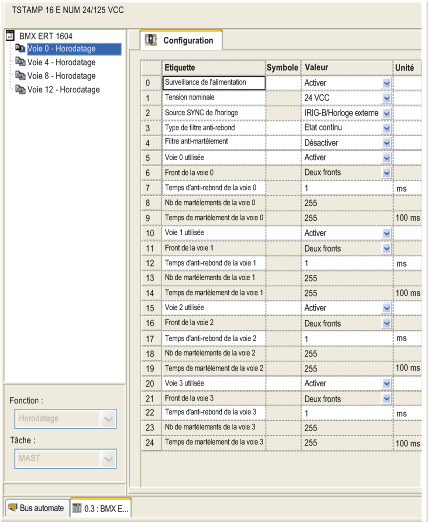

Configuration de l'horodatage du groupe 0
|
|
|
Traduction de la notice originale
|
|
Configuration de l'horodatage du groupe 0
|
|
|
Traduction de la notice originale
|
|
Etiquette
|
Type d'entrée
|
Valeur
|
|
|---|---|---|---|
|
Fonction du groupe 0
|
Fixe
|
Valeur 2 : Horodatage
|
|
|
Paramètres du module
|
Surveillance de l'alimentation
|
Option
|
Valeur 0 : Désactiver, surveillance de l'alimentation
Valeur 1 : Activer, surveillance de l'alimentation (par défaut)
|
|
Tension nominale
|
Option
|
Valeur 0 : 24 VCC (par défaut)
Valeur 1 : 48/60 VCC
Valeur 2 : 110/125 VCC
|
|
|

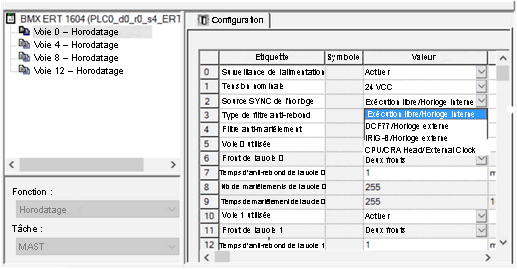

Source SYNC de l'horloge
|
Option
|
Valeur 1 : Exécution libre/Horloge interne
Valeur 2 : DCF77/Horloge externe
Valeur 3 : IRIG-B/Horloge externe (par défaut)
Valeur 4 : CPU/CRA Head/External Clock (seulement pour l'équipement BMXERT1604.2 du Catalogue matériel)
|
|
|
Paramètres du groupe
|
Type de filtre anti-rebond
|
Option
|
Valeur 0 : Etat continu. Une modification du signal n'est enregistrée que si le changement de polarité reste stable pendant une durée supérieure au temps de filtrage (chaque nouvelle modification réinitialise le temps de filtrage) (option par défaut).
Valeur 1 : Intégration en cours. Une modification du signal n'est enregistrée que si la valeur intégrale du temps du signal d'entrée atteint le temps de filtrage programmé en prenant en compte tout changement de polarité.
|
|
Filtre anti-martèlement
|
Option
|
Valeur 0 : Désactiver. Le temps de martèlement et le nombre de martèlements sont désactivés (par défaut).
Valeur 1 : Activer. Filtre de martèlement des entrées événement et compteur
|
|
|
Paramètres de la voie x
(x = 0 à 3)
|
Voie x utilisée
|
Option
|
Valeur 0 : Activer (par défaut)
Valeur 1 : Désactiver. Empêche le traitement des données de l'entrée. Une valeur désactivée reste toujours égale à 0.
|
|
Front de la voie x
|
Option
|
Valeur 0 : Deux fronts (par défaut)
Valeur 1 : Front montant
Valeur 2 : Front descendant
|
|
|
Temps d'anti-rebond de la voie x
|
Entrée
|
Temps d'anti-rebond de 0 à 255 ms (par défaut = 1)
0 = sans retard SW interne
Unité : ms
|
|
|
Nb de martèlements de la voie x
|
Entrée
|
Nombre de martèlements de 1 à 255 pour les entrées d'événement/de compteur (par défaut = 1)
|
|
|
Temps de martèlement de la voie x
|
Entrée
|
Durée du temps de martèlement de 1 à 255 x 100 ms (par défaut = 1)
Unité : 100 ms
|
|
