Présentation
La fonction d'anti-rebondissement a pour but d'adapter l'entrée TOR aux interrupteurs mécaniques. Le filtre anti-rebondissement permet également de réduire les interférences transitoires.
ATTENTION
COMPORTEMENT INATTENDU DE L'APPLICATION - INTERPRETATION INCORRECTE DES DONNEES D'ENTREE
Les filtres anti-rebondissement permettent de supprimer la reconnaissance d'entrée d'une manière définie. Le filtrage doit être utilisé de manière appropriée pour éviter une suppression excessive ou indésirable des données d'entrée.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
L'anti-rebondissement inhibe le traitement des changements rapides d'état.
La plage de valeurs du filtre est comprise entre 0 et 255 ms ; la valeur 0 désactive le filtre anti-rebondissement. La valeur par défaut dans Control Expert est 1.
Un filtre anti-rebondissement peut avoir pour état :
Le tableau suivant indique les paramètres de la fonction de filtre anti-rebondissement :
Paramètre
Symbole
Valeurs valides
Unité
Description
Configuration
Type de filtre anti-rebondissement
0 : état permanent
1 : intégration
–
Plage efficace
Groupe
Organisation
Chaque groupe
Configuration
Voie x temps anti-rebondissement (x = 0 à 15)
0 à 255
(par défaut : 1)
ms
Plage efficace
Voie
Organisation
Chaque groupe
NOTE :
  • un temp anti-rebondissement excessif peut entraîner la perte d'événements.
  • un temps anti-rebondissement supérieur ou égal à 1 ms est recommandé pour obtenir une immunité suffisante contre les perturbations électromagnétiques.
  • le réglage du temps anti-rebondissement influence la précision de l'horodatage car la reconnaissance de la transition est retardée.

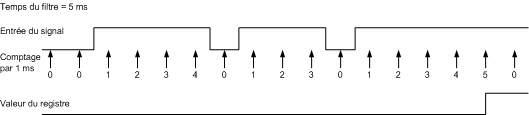

Filtrage Etat permanent
Un changement de signal n'est enregistré que si le changement de polarité reste stable pendant plus longtemps que le temps du filtrage (chaque nouveau changement réinitialise le temps du filtrage) :

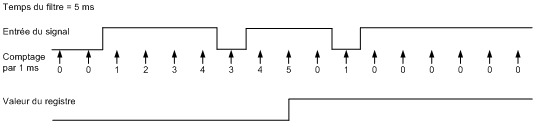

Filtrage Intégration
Un changement de signal n'est enregistré que si l'intégrale de temps du signal d'entrée atteint le temps de filtrage programmé, compte tenu du changement éventuel de polarité :
