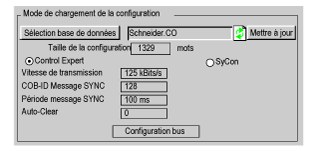

Sélection base de données

Cette zone permet de sélectionner la base de données qui correspond à la configuration du bus géré par la carte PCMCIA TSX CPP 110. Cette configuration est créée à l'aide du logiciel Sycon, qui génère le fichier *.CO à sélectionner.

Mettre à jour

Lorsque vous cliquez sur ce bouton, le fichier *.CO sélectionné est rechargé et évalué.

Control Expert

Lorsque vous sélectionnez cette case d'option, la configuration du bus est chargée avec l'application de l'automate. Lorsque l'application est trop grande (taille de mémoire supérieure à celle autorisée pour le processeur), il vous est impossible de sélectionner cette option dans Control Expert sans changer de processeur.

SyCon

Cette option n'est plus disponible ; sélectionnez uniquement la case d'option Control Expert.

Vitesse de transmission

Lorsque le mode de chargement Control Expert a été sélectionné, cette zone affiche la vitesse de transmission sur le bus définie sous Sycon.

COB-ID message SYNC

Lorsque le mode de chargement Control Expert a été sélectionné, cette zone affiche le COB-ID message SYNC sélectionné dans Sycon.

Période message SYNC

Lorsque le mode de chargement Control Expert a été sélectionné, cette zone affiche la période du bus définie sous Sycon.

Effacement auto

Lorsque le mode de chargement Control Expert a été sélectionné, cette zone affiche le mode Auto-clear on ou Auto-clear off sélectionné sous Sycon.

Configuration bus

Lorsque le mode de chargement Control Expert a été sélectionné, ce bouton permet d'accéder à la configuration des esclaves du bus.
