Configuration d'une carte PCMCIA CANopen
(Traduction du document original anglais)
A propos de nous
Présentation
Pour configurer une carte TSX CPP 110, certaines procédures sont essentielles ou nécessitent des explications spécifiques. Vous trouverez de plus amples informations ci-dessous.
Sélection d'un fichier de configuration
Le tableau ci-dessous décrit les étapes de la procédure de sélection d'une configuration CANopen.
Etape
Action
1
Cliquez sur Sélection base de données :

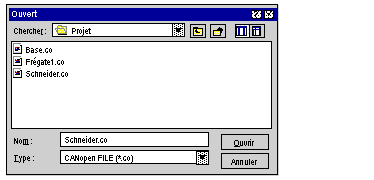

Résultat : l'écran suivant apparaît.
2
Sélectionnez le fichier *.CO requis, puis cliquez sur OK.
Résultat : si le nombre de mots réservés aux entrées et aux sorties correspond à la configuration sélectionnée, la configuration apparaît dans l'écran de configuration Control Expert.
Dans le cas contraire, les valeurs incorrectes apparaissent en rouge dans l'écran de configuration et il est impossible d'accéder à la configuration du bus tant que ces valeurs ne sont pas rectifiées.
Lorsque le fichier .CO dépasse la capacité maximale de données de configuration, un message d'erreur apparaît. Vous devez alors utiliser un processeur Premium plus puissant.
Procédure de configuration d'une carte CANopen
Le tableau suivant décrit la procédure de configuration d'une carte PCMCIA CANopen TSX CPP 110.
Etape
Action
1
Sélectionnez le type de démarrage de bus.
2
Cliquez sur le bouton Outil SyCon pour démarrer le logiciel de configuration Sycon.
3
A l'aide du logiciel Sycon, configurez votre bus CANopen en fonction des équipements prévus pour le bus.
4
Enregistrez la configuration dans un fichier avec une extension .CO.
5
Revenez dans Control Expert.
6
Sélectionnez un fichier de configuration.
7
Réservez les zones de mémoire automate à associer aux entrées et aux sorties.
8
Sélectionnez la case d'option Control Expert.
9
Cliquez sur le bouton Chien de garde Activé.
10
Validez la configuration.
Résultat : le logiciel vous indique le nombre de mots nécessaires en entrée et en sortie pour configurer le bus sélectionné. Si les tailles spécifiées ne sont pas les tailles optimales, vous pouvez les ajuster.
