Comment effectuer un chargement de configuration par X-Way

Généralités

Lorsque le bus CANopen est configuré en mode de chargement par Sycon, il est possible de charger la configuration de la carte TSX CPP 110 grâce au driver X-Way.

Ce chargement peut s'effectuer via un réseau Ethernet, ou tout simplement sur un bus Uni-Telway.

NOTE : ATTENTION à bien mettre l'automate en STOP lors de la procédure de chargement.

NOTE : lorsque le choix du driver de communication X-Way a été validé, vous êtes obligé de quitter le logiciel Sycon pour changer de driver.

Procédure

Ce tableau décrit les étapes à effectuer pour charger la configuration d'une carte CANopen grâce aux drivers de communication X-Way.

Etape	Action
1	Connectez-vous sur l'automate qui contient la carte TSX CPP 110 à l'aide du logiciel Control Expert.
2	Passez cet automate en STOP.
3	Lancez le logiciel Sycon.
4	Chargez ou créez la configuration désirée à l'aide du logiciel Sycon.
5	Sélectionnez la commande En ligne → Charger. Résultat : un message indiquant que lors du chargement de la configuration la communication entre les esclaves est stoppée, apparaît.

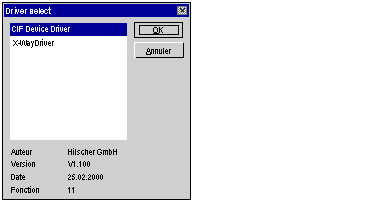

6	Cliquez sur Oui pour indiquer que vous êtes d'accord avec cet arrêt des communications inter-esclaves. Résultat : une fenêtre de sélection du driver X-Way ou CIF apparaît.

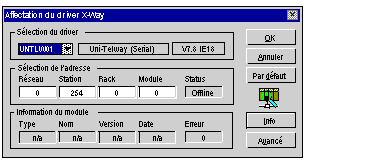

7	Sélectionnez le driver X-Way, puis cliquez sur OK. Résultat : la fenêtre Affectation du driver X-Way apparaît.
8	Sélectionnez le driver désiré (Uni-Telway, XIP, etc.) à partir de la zone Sélection du driver.
9	Saisissez l'adresse de l'automate (Réseau, Station, Rack, Module), puis cliquez sur OK pour lancer le chargement. Résultat : tant que le chargement est en cours, une fenêtre indique l'avancement du transfert des données. Lorsque le transfert est terminé, cette fenêtre disparaît et laisse la place à l'écran principal de configuration du bus.
