Ecran de configuration de la carte PCMCIA TSX CPP 110
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran permet de déclarer la voie de communication et de configurer les paramètres nécessaires à une liaison CANopen.
Illustration

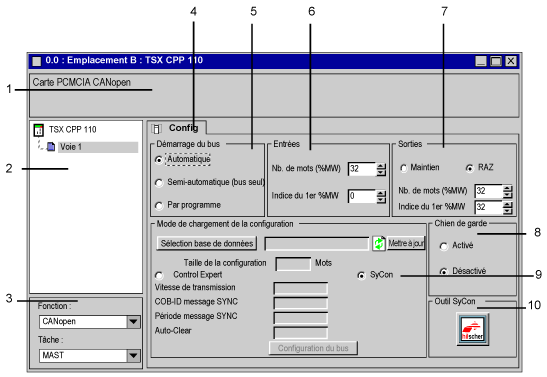

L'écran de communication CANopen se présente comme suit :
Eléments et fonctions
Ce tableau décrit les différentes zones constituant l'écran de configuration :
Zone
Numéro
Fonction
Module
1
Ce champ comprend l'intitulé abrégé de la carte PCMCIA.
Voie
2
Cette zone permet de sélectionner la voie de communication à configurer.
Cliquez sur la référence de la carte afin d'afficher les onglets :
  • Description qui donne les caractéristiques de la carte de communication.
  • Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie.
  • Défaut qui donne accès aux défauts de la carte (en mode connecté uniquement).
Paramètres généraux
3
Cette zone est composée des éléments suivants :
  • le choix des fonctions de communication, dans ce cas CANopen,
  • une liste déroulante permettant d'associer le bus CANopen à une tâche d'application.
    Cette liste déroulante comprend plusieurs options pour définir la fréquence de mise à jour des zones de stockage associées aux E/S :
    • MAST : fréquence des tâches MAST
    • FAST : fréquence des tâches FAST
Onglet
4
L'onglet au premier plan indique le type d'écran affiché. Dans le cas présent, il s'agit de l'écran de configuration.
Config
5
Cette zone permet de sélectionner le comportement du bus au démarrage.
6
Cette zone permet de configurer l'adresse (mémoire interne de l'automate) où seront copiées périodiquement les entrées des équipements CANopen.
7
Cette zone permet de configurer le mode de repli des sorties des équipements du bus ainsi que l'adresse (mémoire interne de l'automate) où seront lues périodiquement les sorties des équipements CANopen.
8
Cette zone permet d'activer ou de désactiver le chien de garde du bus CANopen. Le chien de garde est activé par défaut. Il est déclenché lorsque la carte PCMCIA ne peut plus gérer correctement le bus. Lorsqu'il est déclenché, il fait passer les sorties des esclaves à zéro.
9
Cette zone permet de configurer le bus :
NOTE : veuillez ne pas sélectionner la case d'option SyCon, car cette option n'est plus disponible. Sélectionnez uniquement Control Expert.
10
Ce bouton permet de démarrer le logiciel Sycon, s'il est installé sur le PC.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'APPLICATION
Avant de désactiver le chien de garde, si la carte PCMCIA ne gère pas le bus CANopen, assurez-vous que le comportement des équipements reste acceptable.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
