Interface utilisateur du DTM

Disposition générale

L'interface utilisateur du dans Control Expert permet de configurer certains paramètres facultatifs du module BMECXM.

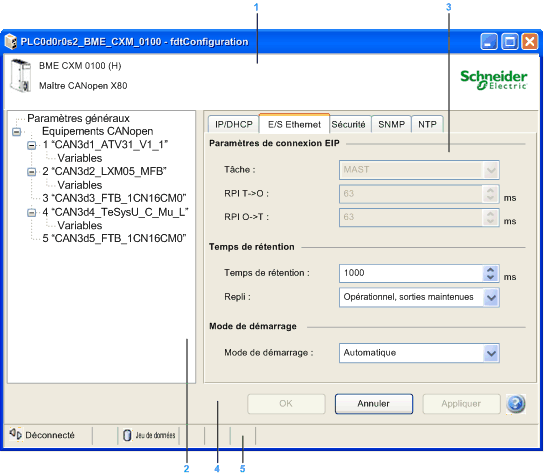

La figure suivante présente l'interface utilisateur du DTM :

Zone d'identification

Zone de navigation

Zone d'application

Zone d'action

Barre d'état

Description

Le tableau suivant décrit les différentes zones constituant l'interface utilisateur du DTM :

Elément	Fonction
Zone d'identification	Indique le type d'équipement et le nom du produit.
Zone de navigation	L'arborescence de l'équipement se compose des éléments suivants : Nœud Paramètres généraux Nœud Equipements CANopen contenant une liste des équipements, avec un sous-nœud par équipement
Zone d'application	Contient des paramètres (modifiables pour la plupart).
Zone d'action	Contient les boutons suivants : OK pour enregistrer les modifications et fermer la page. Annuler pour annuler les modifications. Appliquer pour enregistrer les modifications et maintenir la page ouverte. pour ouvrir une page d'aide en ligne. NOTE : les modifications ne seront prises en compte qu'après leur téléchargement du PC vers la CPU et de la CPU vers les modules BMECXM et les équipements réseau.
Barre d'état	Fournit des informations d'état sous forme : d'icônes d'état de connexion, d'icône supplémentaires.

Zone de navigation : nœud Paramètres généraux

Le nœud Paramètres généraux contient 5 onglets :

Onglet	Fonction
IP/DHCP	Contient les paramètres suivants en lecture seule : Paramètres IP : adresse IP, masque de sous-réseau et passerelle par défaut. Informations sur le rack et l'emplacement : ID du rack, numéro de l'emplacement et nom de l'équipement. NOTE : ces paramètres sont modifiables dans Control Expert.
E/S Ethernet	Contient les paramètres suivants : Paramètres de connexion EIP : Tâche : MAST (par défaut), FAST ou AUX. RPI T->O : intervalle de trame demandé pour la connexion de consommation (1). RPI O->T : intervalle de trame demandé pour la connexion de production (1). Temps de rétention : temps de rétention et repli. Mode de démarrage : automatique (par défaut) ou manuel.
Sécurité	Contient les paramètres suivants : Stratégie globale : permet d'appliquer ou de déverrouiller la sécurité. Services : permet d'activer/de désactiver les protocoles FTP, HTTP, SNMP et EIP. Contrôle d'accès : permet d'activer/de désactiver l'accès Ethernet au serveur EtherNet/IP.
SNMP	Contient les paramètres suivants : Gestionnaires d'adresses IP : permet de définir les adresses IP. Agent : permet de définir l'emplacement et le contact, et d'activer/de désactiver le gestionnaire SNMP. Noms de communauté : set, get et trap. Sécurité : permet d'activer/de désactiver le trap Echec d'authentification.
NTP	Contient les paramètres Configuration du client NTP suivants : NTP, adresses IP et période d'interrogation.
(1) La période d'actualisation de cette connexion est exprimée en millisecondes (2…2 550).

Zone de navigation : nœud Equipements CANopen

Si vous cliquez sur le nœud Equipements CANopen, l'onglet Liste d'équipements s'affiche et répertorie l'ensemble des équipements esclaves, avec des paramètres en lecture seule : Adresse, Nom de l'équipement, Fournisseur, Type et Version.

Lorsque vous développez (+) le nœud Equipements CANopen et cliquez sur un équipement esclave, vous accédez à un onglet E/S comportant deux champs :

Champ	Fonction
Nom de la structure d'E/S	Contient les paramètres suivants : Nom de la structure (lecture seule) : nom affecté à la structure d'entrée de l'équipement dans la configuration CANopen importée. Nom de la variable (modifiable) NOTE : le nom de la variable est réinitialisé si vous cliquez sur le bouton Nom par défaut ou si la structure est renommée.
Gestion des variables	Mode d'importation (lecture seule) : seule l'option automatique est disponible.

Chaque équipement esclave contient un sous-nœud Variables.

Si vous développez (+) un équipement esclave et cliquez sur le sous-nœud Variables, vous accédez aux onglets suivants (si pertinents) qui contiennent des paramètres en lecture seule :

Onglet	Fonction
Entrée	Contient les colonnes Type, Décalage, Nom et Commentaire.
Entrée (bit)	Contient les colonnes Décalage, Position, Nom et Commentaire.
Sortie	Contient les colonnes Type, Décalage, Nom et Commentaire.
Sortie (bit)	Contient les colonnes Décalage, Position, Nom et Commentaire.

NOTE : il est impossible d'ajouter, de supprimer ou de modifier des .

Ces onglets contiennent l'ensemble des bits ou octets des modules d'E/S de l'équipement CANopen.

Le type de données est représenté visuellement en début de ligne :

Types de données	BOOL	BYTE	INT, UINT, WORD	DINT, UDINT, DWORD	REAL	Chaîne
Représentation visuelle

NOTE : les icônes ne s'affichent pas si les bits et les octets ne sont pas utilisés.

Zone d'application

Lorsque vous modifiez un paramètre, Control Expert affiche une icône à côté du champ concerné et dans l'arborescence de navigation.

Les icônes suivantes concernent la valeur du paramètre en cours de modification :

Icône	Description
	La valeur entrée n'est pas connue. Le bouton Appliquer ne fonctionne pas tant qu'une valeur correcte n'a pas été entrée.
	La valeur entrée n'est pas valide. Le bouton Appliquer ne fonctionne pas tant qu'une valeur valide n'a pas été entrée.
	Ce paramètre a été modifié. Le bouton Appliquer ne fonctionne pas tant que la valeur n'est pas corrigée.

NOTE : positionnez le pointeur de la souris sur une icône pour afficher une info-bulle.

Barre d'état

Le tableau suivant présente les icônes d'état de connexion affichées dans la barre d'état, et leur fonction :

Icône	Elément	Fonction
	Déconnecté	Le DTM est en mode local.
	Connecté	Le DTM est connecté.
	Connexion	Le DTM est en cours de connexion.
	Déconnexion	Le DTM est en cours de déconnexion.
	Problème de communication	Des erreurs de communication ont été détectées (adresse IP incorrecte, par exemple).

Le tableau suivant présente les autres icônes de la barre d'état, et leur fonction :

Icône	Elément	Fonction
	Communication en cours	Le DTM communique avec l'équipement.
	Jeu de données	Affiche les données locales stockées dans le DTM.
	Equipement	Affiche les données locales stockées dans l'équipement lui-même.
	Récapitulatif	Affiche un récapitulatif de l'état des données si une valeur de paramètre au moins a été modifiée (aucune par défaut).
