La page
Contrôle d'accès permet de limiter l'accès au rôle du module de communication Ethernet en tant que serveur Modbus TCP ou EtherNet/IP. Lorsque le contrôle d'accès est activé dans la page
Services, ajoutez les adresses IP des équipements ci-dessous à la liste
Adresses autorisées pour permettre la communication avec ces équipements :
-
le module de communication Ethernet proprement dit, afin qu'il puisse utiliser la messagerie explicite EtherNet/IP dans l'un des objectifs suivants :
-
obtention des données de diagnostic
-
réinitialisation du module
-
changement de l'adresse IP
-
tout équipement client susceptible d'envoyer une requête au module de communication Ethernet, dans son rôle de serveur Modbus TCP ou EtherNet/IP ;
-
votre propre ordinateur de maintenance, afin de pouvoir communiquer avec l'automate via Control Expert pour configurer et diagnostiquer l'application, et afficher les pages Web du module ;
-
tout équipement cible auquel le module de communication Ethernet est susceptible d'envoyer un message explicite Modbus TCP.
NOTE : Il n'est pas nécessaire d'ajouter à la liste l'adresse IP des équipements destinataires de messages explicites EtherNet/IP.
Lorsque le contrôle d'accès est désactivé dans la page Services, le module de communication Ethernet accepte les requêtes Modbus TCP et EtherNet/IP de n'importe quel équipement.

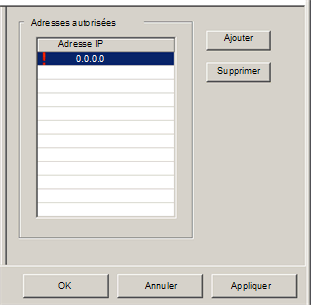

Le graphique ci-dessous présente la page Contrôle d'accès immédiatement après l'ajout d'une nouvelle ligne à la liste des adresses autorisées, mais avant que le nouvel item soit configuré :
Pour afficher cette page :
|
Etape
|
Description
|
|
1
|
Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'Editeur d'équipement. La page Services s'affiche.
|
|
2
|
Dans la page Services, définissez le champ Contrôle d'accès sur Activé et cliquez sur OK ou Appliquer. Le nœud Contrôle d'accès s'affiche dans l'arborescence de navigation.
|
|
3
|
Sélectionnez le nœud Contrôle d'accès dans l'arborescence de navigation.
|
Ajout et suppression d'équipements dans la liste des adresses autorisées
Pour ajouter un équipement à la liste Adresses autorisées, procédez comme suit :
|
Etape
|
Description
|
|
1
|
Dans la page Contrôle d'accès, cliquez sur Ajouter.
Une nouvelle ligne s'affiche dans la liste Adresses autorisées. Elle contient :
-
un point d'exclamation rouge qui indique que la modification a commencé, et
-
l'adresse IP fictive de 0.0.0.0.
|
|
2
|
Double-cliquez sur l'adresse IP fictive.
Le champ de l'adresse IP se développe et devient modifiable.
|
|
3
|
Dans le champ de la nouvelle adresse IP, entrez l'adresse IP de l'équipement qui pourra accéder au module de communication et appuyez sur Entrée.
|
|
4
|
Répétez les étapes 1 à 3 ci-dessus pour chaque équipement supplémentaire auquel vous voulez accorder l'accès au module de communication.
|
|
5
|
Pour plus d'informations sur l'enregistrement des modifications apportées à la configuration, reportez-vous à la rubrique Configuration des propriétés dans l'éditeur d'équipement. |
Pour supprimer un équipement de la liste Adresses autorisées, sélectionnez son adresse IP dans la liste et cliquez sur Supprimer. L'adresse IP sélectionnée est supprimée.
