Diagnostic de voie de communication dans Control Expert

Présentation

Sélectionnez une voie de communication dans la zone des voies pour accéder aux pages ci-après :

Page Configuration, où vous pouvez :
- modifier le nom du module EtherNet/IP,
- modifier la taille des données d'entrée et de sortie et les paramètres d'emplacement,
- lancer l'outil de configuration EtherNet/IP de Control Expert.
Reportez-vous à la description de la page Configuration pour obtenir davantage d'informations.
Page Mise au point, dans laquelle sont affichées les caractéristiques suivantes du module de communication :
- Adresse MAC
- Paramètres de l'adresse IP
Page Défaut, dans laquelle sont affichés les défauts actifs de la voie de communication.

Adresse MAC

Pour afficher l'adresse MAC du module de communication :

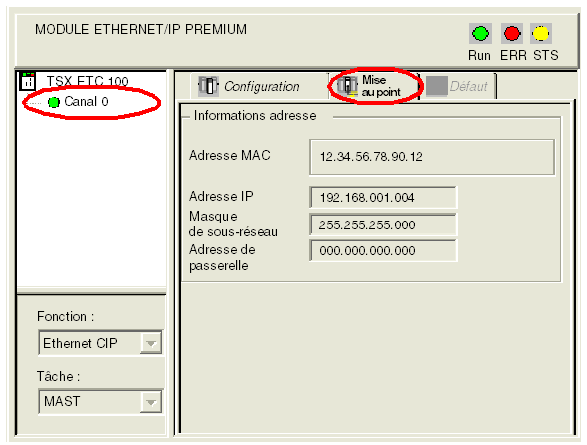

Etape	Action
1	Dans la zone des voies, sélectionnez la voie de communication. Les pages suivantes s'affichent : Configuration Mise au point Défaut
2	Pour afficher l'adresse MAC et les paramètres d'adresse IP du module de communication, cliquez sur la page Mise au point :

Défauts de voie

Pour afficher les défauts actifs sur la voie de communication :

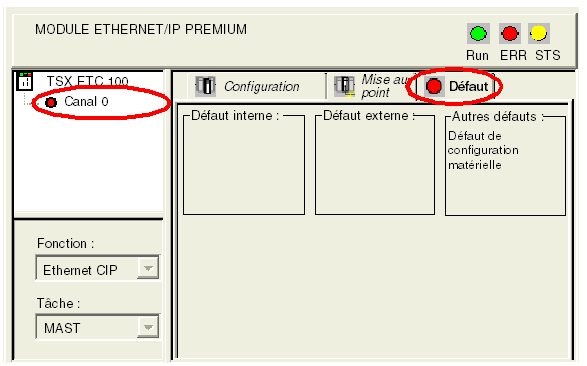

Etape	Action
1	Dans la zone des voies, sélectionnez la voie de communication.
2	Pour afficher les défauts actifs du module de communication, cliquez sur la page Défaut :

NOTE : vous pouvez également accéder au bit d'erreur de la voie (CH_ERROR) en utilisant la table d'animation de Control Expert pour afficher l'objet %Ir.m.ch.ERR.
