Diagnostic du module de communication dans Control Expert
Traduction de la notice originale
A propos de nous
Présentation
Utilisez la fenêtre du module EtherNet/IP Premium dans Control Expert pour établir un diagnostic du module TSX ETC 100. Cette fenêtre vous donne accès à :
Icônes d'état du module
La fenêtre du module EtherNet/IP Premium présente trois icônes qui indiquent l'état actuel des voyants suivants :
Reportez-vous à la description des voyants pour savoir comment utiliser ces icônes.
Accès à la page des défauts du module
Pour afficher les défauts actifs du module de communication :
Etape
Action
1
Dans la zone des voies, sélectionnez le module de communication. Les pages suivantes s'affichent :
  • Vue d'ensemble
  • Défaut
  • Objets d'E/S
2

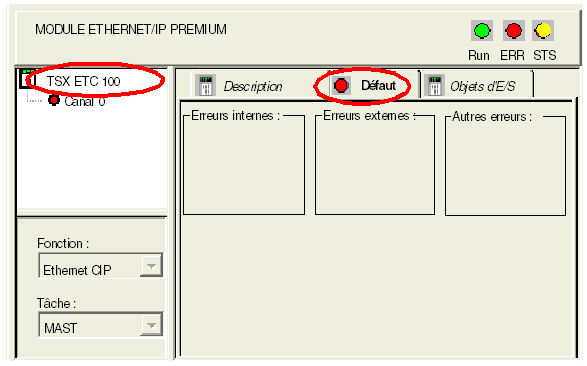

Pour afficher les défauts actifs du module de communication, cliquez sur la page Défaut :
NOTE : vous pouvez également accéder au bit d'erreur du module en utilisant la table d'animation de Control Expert pour afficher l'objet %Ir.m.MOD.ERR.
Gestion des objets d'E/S
Utilisez la page Objets d'E/S pour afficher les objets d'E/S du module et gérer leur association avec des variables.

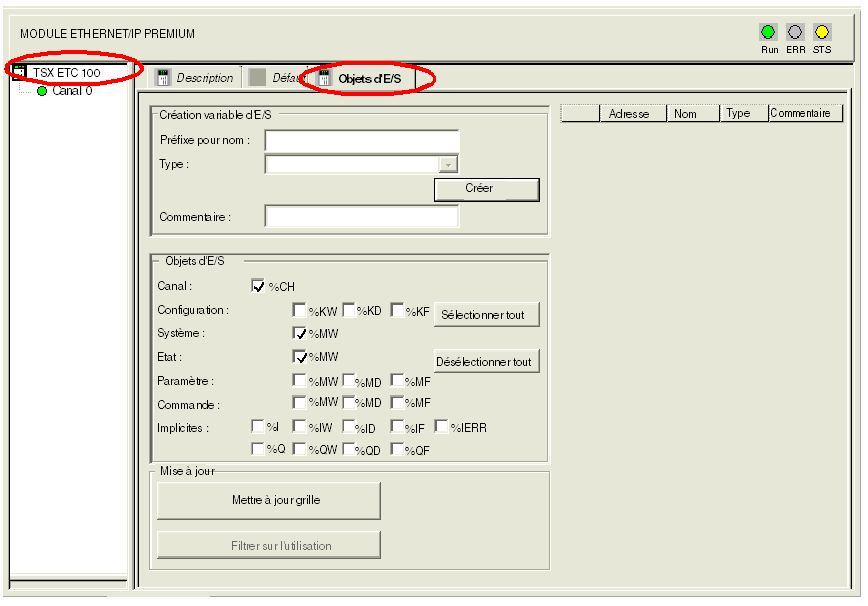

Ouvrez la page Objets d'E/S en cliquant sur l'onglet Objets d'E/S, après avoir choisi le module de communication dans la zone des voies :
NOTE :
  • Le module de communication EtherNet/IP TSX ETC 100 prend uniquement en charge les objets d'E/S Voie, Système et Etat. Tous les bits ne sont pas utilisés.
  • Reportez-vous à l'aide de Control Expert pour savoir comment utiliser la page Objets d'E/S.
Lecture des objets d'E/S
Utilisez un bloc fonction READ_STS dans Control Expert pour mettre à jour chacun des types de données suivants :
Mise à jour des données du module :
Pour afficher les informations du module, procédez comme suit :
Etape
Action
1

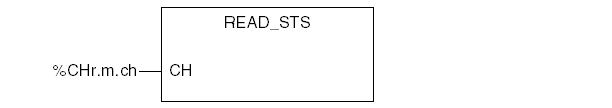

Configurez le bloc fonction READ_STS en procédant comme suit :
Où :
r = numéro du rack ou de la station
m = numéro du module ou de l'emplacement
MOD = constante désignant les données du module
2
Pour afficher les données mises à jour par le bloc fonction READ_STS, saisissez les adresses directes correspondantes dans la table d'animation de Control Expert ou utilisez-les dans votre logique de programme :
Objet
Description
%MWr.m.MOD.0
Etat de l'échange :
Bit 0 : lecture de l'état du module en cours
%MWr.m.MOD.1
Compte rendu d'échange :
Bit 0 : erreur lors de la lecture de l'état du module
%MWr.m.MOD.2
Bit 0 : défaut interne
Bit 1 : défaut de fonctionnement
Bit 2 : inutilisé
Bit 3 : auto-test
Bit 4 : inutilisé
Bit 5 : défaut de configuration
Bit 6 : module absent ou hors tension
Bit 7 : inutilisé
Mise à jour des données de voie :
Pour afficher les informations de voie, procédez comme suit :
Etape
Action
1
Configurez le bloc fonction READ_STS en procédant comme suit :
Où :
r = numéro du rack ou de la station
m = numéro du module ou de l'emplacement
ch = numéro de voie, toujours réglé sur 0 pour les transactions ETC
2
Pour afficher les données mises à jour par le bloc fonction READ_STS, saisissez les adresses directes correspondantes dans la table d'animation de Control Expert ou utilisez-les dans votre logique de programme :
Objet
Description
%MWr.m.ch.0
Etat de l'échange (EXCH_STS) :
Bit 0 : lecture des mots d'état de la voie en cours (STS_IN_PROGR)
Bit 15 : reconfiguration en cours (RECONF_IN_PROG)
%MWr.m.ch.1
Compte rendu d'échange (EXCH_RPT) :
Bit 0 : erreur lors de la lecture de l'état de la voie (STS_ERR)
Bit 15 : erreur lors de la reconfiguration de la voie (RECONF_ERR)
%MWr.m.ch.2
Etat de la voie standard (octet de poids faible) :
Bits 0 à 3 : réservé (0)
Bit 4 : défaut interne
Bit 5 : défaut de configuration
Bit 6 : défaut de communication de bus X
Bit 7 : défaut d'application (défaut de configuration)
Octet de poids fort :
Bits 0 à 7 : réservé (0)
2
(suite)
%MWr.m.ch.3
Etat global du port Ethernet :
Bit 0 : erreur de configuration
Bit 1 : interface Ethernet désactivée
Bit 2 : adresse IP en double détectée
Bit 3 : réservé
Bit 4 : liaison Ethernet déconnectée
Bit 5 : module en cours d'acquisition d'une adresse IP
Bits 6 à 15 : réservé
%MWr.m.ch.4
Adresse IP :
  • En fonctionnement normal, le mot double %MDr.m.c.4 contient l'adresse IP configurée pour le module ou servie à celui-ci.
  • Dans l'état absence de configuration, le mot double %MDr.m.c.4 contient l'adresse IP par défaut du module.
  • Dans l'état erreur de configuration, le mot double %MDr.m.c.4 contient l'adresse IP par défaut du module.
  • Lorsqu'une adresse IP en double est détectée, le mot double %MDr.m.c.4 contient l'adresse IP en double servie ou configurée.
  • Lorsque le module est en attente d'une réponse BOOTP, le mot double %MDr.m.c.4 contient l'adresse IP 0.0.0.0.
