Configuration du module de communication EtherNet/IP TSX ETC 100

Présentation

Pour configurer les propriétés du TSX ETC 100, vous devez :

remplir la page Configuration de la fenêtre de propriétés du module,
lancer l'outil de configuration EtherNet/IP de Control Expert, qui permet d'achever de modifier les propriétés des modules et équipements EtherNet/IP,
ajouter les informations modifiées sur les modules et équipements EtherNet/IP à la configuration du projet Control Expert sous forme de types de données dérivés.

Les étapes ci-après donnent un exemple de configuration du module de communication. Votre configuration peut être différente.

Définition des adresses mémoire d'entrée et de sortie et du nom du module

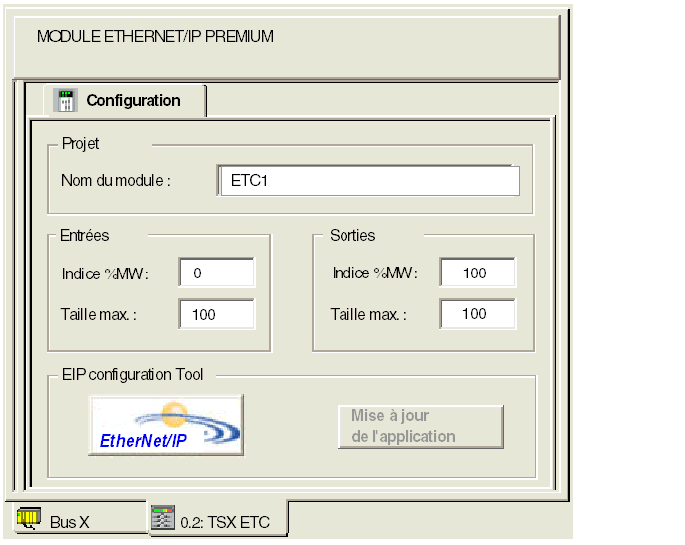

La page Configuration se présente de la manière suivante :

Dans la page Configuration, effectuez les étapes suivantes pour nommer le module et définir les adresses et les tailles des entrées et des sorties :

Etape	Action
1	Dans la section Projet, saisissez le nom du module dans le champ Nom du module. Dans cet exemple : ETC1. Remarque : une fois le nom du module saisi et la configuration EtherNet/IP validée (en cliquant sur le bouton Valider ), le module ne peut plus être renommé.
2	Dans les zones Entrées et Sorties, saisissez la taille et la position de départ des entrées et des sorties. Ces valeurs peuvent ensuite être modifiées. Dans cet exemple, les valeurs suivantes ont été saisies : Dans la zone Entrées : Dans le champ Index %MW, entrez une adresse de départ pour les entrées. Dans cet exemple : 0. Dans le champ Taille max., entrez le nombre maximum de mots de 16 bits dédiés aux entrées. Dans cet exemple : 100. Dans la zone Sorties : Dans le champ Index %MW, entrez une adresse de départ pour les sorties. Dans cet exemple : 100. Dans le champ Taille max., entrez le nombre maximum de mots de 16 bits dédiés aux sorties. Dans cet exemple : 100. Remarques : Les entrées et les sorties peuvent se trouver à n'importe quelle adresse disponible et pas nécessairement dans des zones adjacentes. Il suffit que les espaces affectés aux entrées et aux sorties ne se chevauchent pas. La plage %MW définie pour les entrées et les sorties doit être disponible dans l'UC. Pour plus d'informations, consultez la section Ecran de configuration du processeur dans l'aide de Control Expert.
3	Dans Control Expert, sélectionnez Edition → Valider (ou cliquez sur le bouton Valider ) pour : enregistrer le nom du module EtherNet/IP, qui devient une valeur non modifiable, en lecture seule, enregistrer les paramètres de taille et d'adresse pour les entrées et les sorties, lancer l'outil de configuration EtherNet/IP.

Lancement de l'outil de configuration EtherNet/IP

Après avoir enregistré le nom du module EtherNet/IP et les paramètres d'entrée et de sortie, lancez l'outil de configuration EtherNet/IP en cliquant sur le bouton EtherNet/IP :

L'outil de configuration EtherNet/IP s'ouvre. Si des configurations d'équipements EtherNet/IP ont été modifiées et enregistrées auparavant, elles sont affichées.

L'outil de configuration EtherNet/IP permet de configurer :

les propriétés de voie du module EtherNet/IP,
les paramètres TCP/IP du module EtherNet/IP,
(facultatif) la fonction d'esclave local du module EtherNet/IP,
les propriétés des :
- équipements distants Schneider Electric,
- équipements de fournisseurs tiers.

Création ou mise à jour de types de données dérivés

Une fois toutes les modifications du module EtherNet/IP enregistrées dans l'outil de configuration EtherNet/IP, ajoutez-les au projet Control Expert comme suit :

Etape	Action

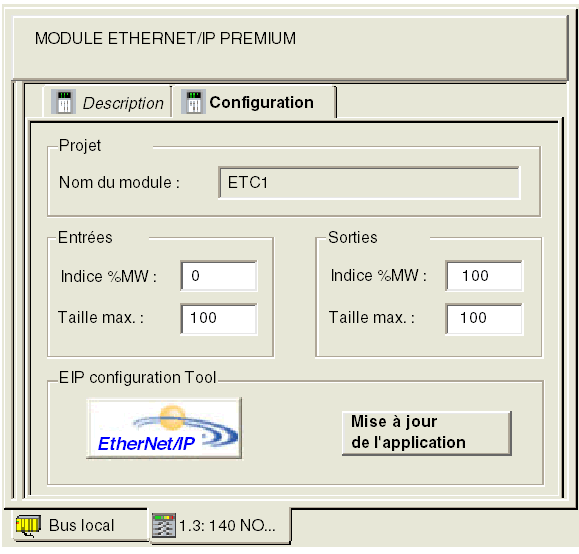

1	Revenez à l'écran principal dans Control Expert et choisissez la page Configuration du module de serveur configurable EtherNet/IP ci-après. Le bouton Actualiser l'application est maintenant activé.
2	Cliquez sur le bouton Actualiser l'application.

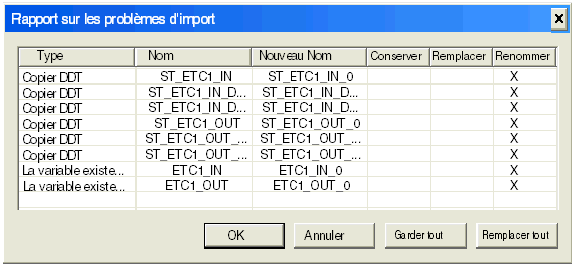

3	Le logiciel Control Expert convertit les données de configuration EtherNet/IP en variables et types de données dérivés, puis prépare leur importation dans le projet Control Expert. S'il existe des conflits entre un nouvel item et un item existant, Control Expert les signale dans le Rapport sur les problèmes d'import, représenté ci-après : Dans cet exemple, la configuration du projet Control Expert inclut déjà les variables et types de données dérivés indiqués.
4	Si le Rapport sur les problèmes d'import apparaît, utilisez les boutons de commande qu'il contient, comme suit : Conserver : conserve le composant du projet courant. Remplacer : remplace le composant du projet par celui de l'import. Renommer : renomme le composant importé, ce qui permet de conserver les deux composants.
5	Après avoir déterminé comment traiter chaque item importé, cliquez sur OK.

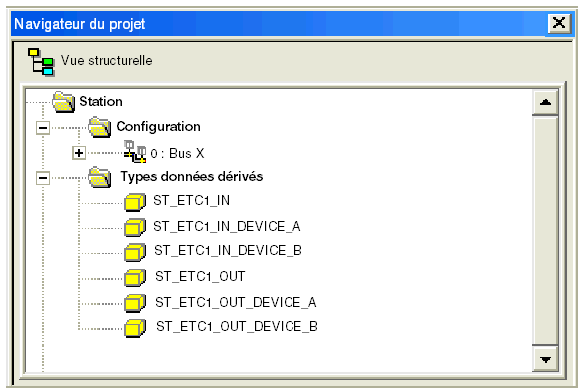

6	Après que vous avez cliqué sur OK, le navigateur du projet affiche les types de données dérivés nouveaux ou modifiés, comme dans l'illustration ci-après :

Affichage des variables de type de données dérivé

Lorsque vous avez cliqué sur le bouton Actualiser l'application, Control Expert a créé une collection de variables de type de données dérivé. Utilisez ces variables pour afficher les éléments suivants :

état de toutes les connexions du module de communication avec chaque équipement distant :
- l'état de toutes les connexions est affiché dans un tableau de 16 octets.
- chaque connexion est représentée par un seul bit.
- une valeur de bit de 1 indique que la connexion fonctionne correctement.
- une valeur de bit de 0 indique que la connexion est perdue ou que le module de communication ne peut plus communiquer avec l'équipement distant.
valeur des items d'entrée ou de sortie créés à l'aide de l'outil de configuration EtherNet/IP de Control Expert,
valeur des attributs définis par le fichier EDS d'un équipement distant,
quantité de remplissage représentant l'espace mémoire réservé en entrée ou en sortie pour un équipement distant.

Pour afficher ces variables de type de données dérivé :

Etape	Description
1	Revenez à l'écran principal de Control Expert.

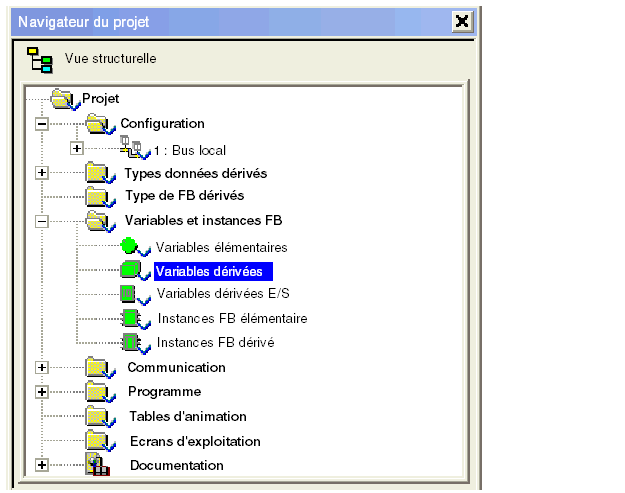

2	Dans le navigateur du projet, ouvrez la branche Variables et instances FB et double-cliquez sur la sous-branche Variables dérivées. La fenêtre de l'éditeur de données s'ouvre en présentant l'onglet Variables : Une coche apparaît dans la case DDT. (Si vous ne voyez pas la coche, sélectionnez la case DDT.)

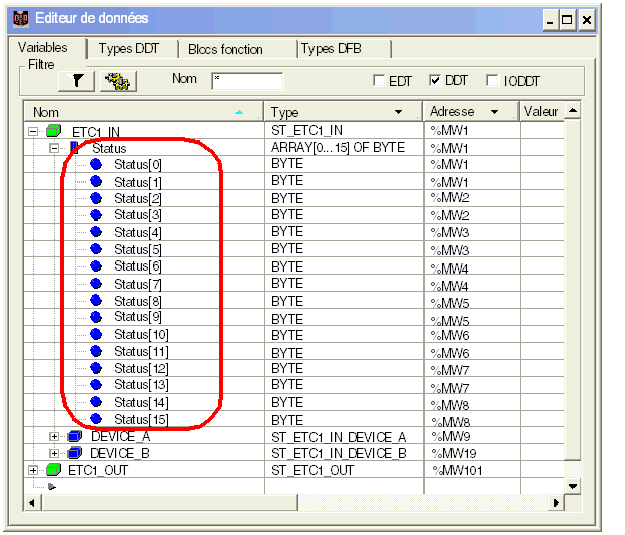

3	La variable Status (qui décrit l'état de toutes les connexions) se trouve sous le premier équipement en première position. Pour afficher le tableau de 16 octets de la variable Status, développez le premier équipement illustré ci-dessous :
4	Pour déterminer le bit Status qui est affecté à un équipement distant :
	a	Dans l'outil de configuration EtherNet/IP de Control Expert, ouvrez la fenêtre Propriétés d'un équipement distant.

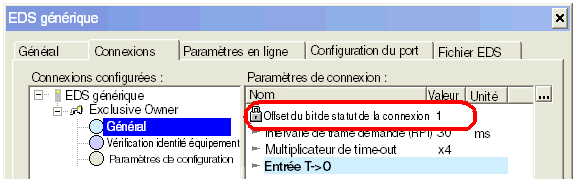

	b	Ouvrez la page Connexions et cliquez sur le nœud Général ci-dessous :
	c	Dans l'exemple ci-dessus, la valeur 1 de l'offset du bit de statut de la connexion est affectée au premier bit du premier octet de la variable Status, qui peut être représenté sous la forme suivante : Status[0].1.

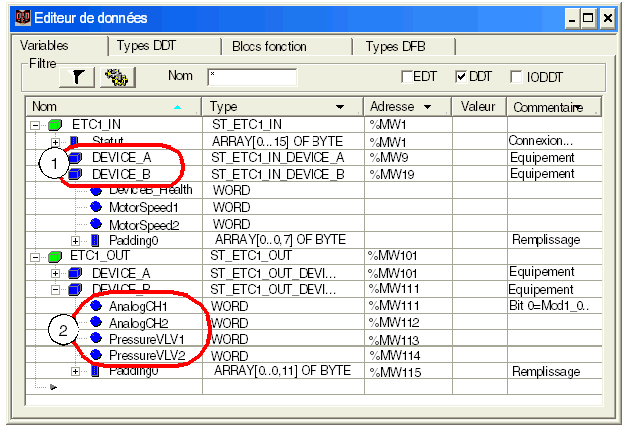

5	Vous pouvez également utiliser l'éditeur de données pour afficher des variables DDT. Les variables DDT sont : soit des items d'entrée et de sortie créés à l'aide de l'outil de configuration EtherNet/IP de Control Expert, soit des attributs définis par le fichier EDS de l'équipement distant, soit du remplissage, représentant l'espace mémoire d'entrée ou de sortie réservé à un équipement distant, mais non utilisé. L'éditeur de données présente les variables DDT par groupe d'entrée ou de sortie distinct, triées par équipement, comme illustré ci-dessous : 1 noms des équipements : créés par l'utilisateur dans l'outil de configuration EtherNet/IP de Control Expert. 2 noms des variables : créées par l'utilisateur en tant qu'items d'E/S dans l'outil de configuration EtherNet/IP de Control Expert ou définies comme une propriété par le fichier EDS de l'équipement distant.
