Accès aux outils de diagnostic Control Expert
Traduction de la notice originale
A propos de nous
Présentation
Le logiciel Control Expert propose des outils de diagnostic qui vous permettent d'afficher les informations suivantes :
Ces outils de diagnostic Control Expert sont disponibles dans la fenêtre des propriétés du module EtherNet/IP Premium, lorsque Control Expert fonctionne en ligne uniquement.
Accès aux outils de diagnostic Control Expert
Pour accéder aux outils de diagnostic du module EtherNet/IP TSX ETC 100 :
Etape
Action
1

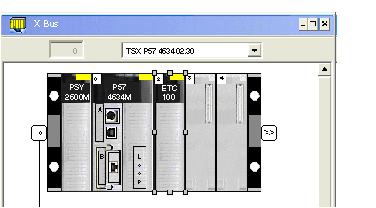

Ouvrez le diagramme de l'embase pour le projet Control Expert ci-dessous :
2
Procédez comme suit :
  • double-cliquez sur le module TSX ETC 100 dans la fenêtre ci-dessus, ou
  • cliquez avec le bouton droit sur le module TSX ETC 100, puis choisissez Ouvrir le module… dans le menu contextuel.
La fenêtre du module EtherNet/IP Premium apparaît :
3

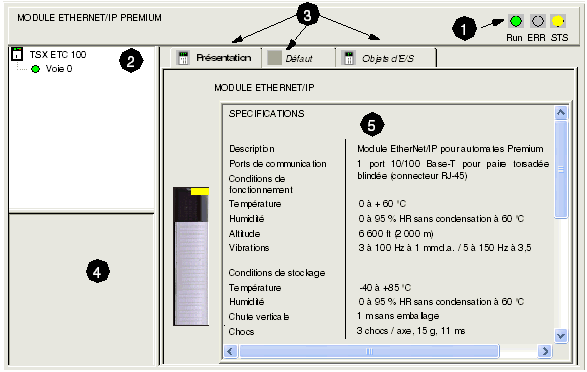

Utilisez les éléments suivants pour naviguer dans la fenêtre du module EtherNet/IP Premium :
1 Icônes d'état du module
Ces trois indicateurs affichent l'état du module en mode en ligne.
2 Zone des voies
Sélectionnez un nœud pour afficher les paramètres :
  • du module de communication, ou
  • d'une voie de communication.
3 Onglets de page
Sélectionnez une page pour afficher les propriétés de module ou de voie :
  • pour le module de communication :
    • Vue d'ensemble
    • Défaut
    • Objets d'E/S
  • pour une voie de communication :
    • Configuration
    • Mise au point
    • Défaut
4 Paramètres généraux
Affiche les paramètres d'une voie de communication :
  • Fonction affiche la fonction de communication configurée. Les informations sont en lecture seule.
  • Tâche affiche la tâche (tâche MAST configurée). Les informations sont en lecture seule.
5 Paramètres de mode
Affiche les paramètres du mode que vous choisissez en ouvrant une page.
