Présentation

Vous pouvez ouvrir la VUE DHCP de plusieurs manières :

  • En cliquant sur Ouvrir la vue DHCP dans le menu contextuel du nom du projet système dans le volet PROJET SYSTEME .

  • En cliquant sur Vue DHCP dans le sous-menu Ouvrir avec d'un module incluant le service DHCP.

  • En utilisant le menu Vues dans la barre d'outils.

Cette vue vous permet d'afficher et de modifier la relation client/serveur DHCP des équipements du projet système qui incluent ce service.

En fonction du statut de leur service DHCP, les équipements peuvent apparaître en gris clair ou en italique.

La VUE DHCP s'actualise lorsque vous ou d'autres utilisateurs modifiez la topologie du projet système et/ou les valeurs d'attributs DHCP d'un équipement dans le volet PROPRIETES .

Description

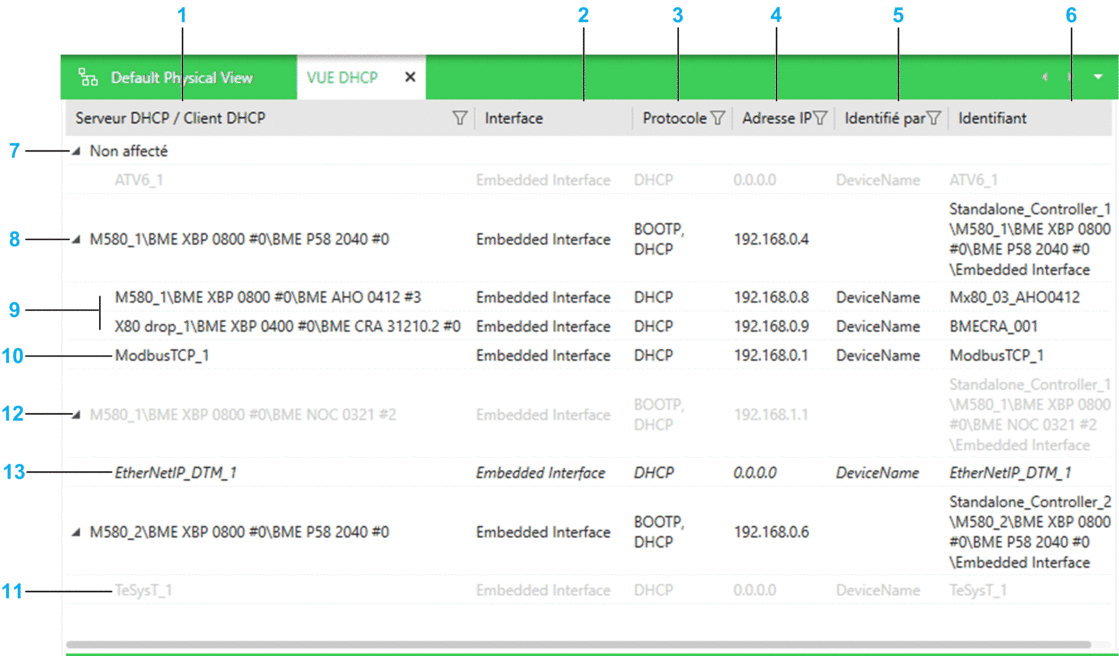

La figure suivante illustre un exemple de VUE DHCP représentant les équipements compatibles DHCP d'un projet système et leurs relations.

Elément

Description

1

Répertorie les équipements du projet système qui incluent un client ou un serveur DHCP.

2

Pour un serveur DHCP, indique le nom de l'interface qui fournit les services DHCP.

Pour un client DHCP, indique le nom de l'interface à laquelle le serveur DHCP fournit les paramètres d'adresse IP.

3

Protocole configuré pour l'équipement.

4

Adresse IP de l'interface indiquée dans la colonne Interface .

5

Valeur de l'attribut Identifié par configuré pour l'équipement client.

6

Valeur de l'attribut Identificateur configuré pour un équipement client et du nom DHCP pour un serveur.

7

Nœud qui répertorie les équipements qui ne sont pas encore abonnés à un service DHCP.

Les équipements dont le client DHCP est désactivé apparaissent en gris clair.

8

Equipement qui inclut un serveur DHCP qui est activé.

Pour les PAC redondants, seuls les serveurs DHCP du rack local A apparaissent.

9

Equipements qui sont automatiquement ajoutés à la liste des clients du serveur DHCP de l'équipement parent.

Leur client DHCP est activé et l'attribut Nom de serveur DHCP est en lecture seule.

10

Equipement que vous avez déplacé pour l'ajouter à la liste des clients du serveur DHCP de l'équipement parent.

Son client DHCP est activé.

11

Equipement dont le client DHCP est désactivé (apparaît en gris clair).

12

Equipement qui inclut un serveur DHCP qui est désactivé (apparaît en gris clair).

13

Equipement qui appartient à la liste des clients d'un équipement dont le serveur DHCP est désactivé (apparaît en italique). De ce fait, il ne reçoit pas d'adresses IP ni de paramètres réseau du serveur.
NOTE : vous pouvez déplacer les colonnes, et trier et filtrer les entrées.

Commandes du menu contextuel

Vous pouvez ouvrir un menu contextuel pour les équipements.

Sélection de plusieurs entrées

Lorsque vous sélectionnez plusieurs entrées dans la VUE DHCP, le volet PROPRIETES affiche les onglets et les attributs communs à tous les équipements.
