Trois limites maximales doivent être simultanément respectées dans tout système utilisant les OZD FIP G3 ; elles dépendent du nombre d'OZD par bus ou anneau, de la longueur de chaque liaison optique et électrique, et enfin, de la longueur de traversée de fibres optiques. Ces limites sont valables pour les architectures FIPIO et FIPWAY.
1) Nombre maximal d'OZD par anneau ou bus

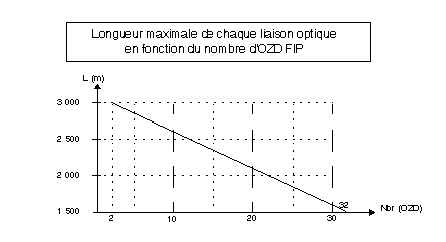

La longueur maximale de chaque liaison optique est comprise entre 3 km et 1,5 km selon le nombre d'OZDFIP constituant la l'anneau ou le bus, conformément à l'abaque suivant :
Exemple : La lecture du diagramme nous indique que pour une structure comportant 10 OZDFIP, il est possible de disposer d'un maximum de 9 tronçons optique de longueur unitaire maximale 2,6 km.
2) Longueur maximale de la topologie optique
Un OZDFIPG3 peut être assimilé à un tronçon optique caractérisé par un temps de traversée. Ce temps de traversée peut être ramené à une longueur équivalente d'un tronçon de fibre optique.
Un OZD FIP peut participer de deux manières aux échanges sur le réseau :
-
en tant que transmetteur optique / optique,
-
en tant que transmetteur optique / électrique (l'émetteur ou le destinataire est positionné sur le port électrique).
Dans le premier cas, les trames ne font que traverser l'OZD FIP d'un port optique vers son autre port optique. L'OZDFIPG3 peut être modélisé sur une fibre optique de longueur équivalente à 40 m.
Dans le second cas, les trames ne font que traverser l'OZD FIP d'un port optique vers son autre port optique. L'OZDFIPG3 peut être modélisé sur une fibre optique de longueur équivalente à 500 m.
Terminologie :
On appelle :
-
N1 le nombre de traversées d'un port optique vers un port optique d'une trame dans l'architecture considérée,
-
N2 le nombre de traversées d'un port optique vers un port électrique d'une trame dans l'architecture considérée.
La longueur maximale du bus ou de l'anneau est déterminée à l'aide de la formule suivante :
:
-
Dimensionnement d'une architecture de base (anneau ou bus):
Exemple de validation d'architecture :
Considérons un anneau constitué de 32 OZD FIP
N1 = 30 ; N2 = 2 => Lmax = 19,8 km
Le
tableau nous indique qu'aucun segment optique ne pourra excéder 1,5 km.
-
Dimensionnement d'une architecture Fipio particulière (2 bus ou 2 anneaux) :
La formule est la même, mais :
N1 doit être évalué dans le cas d'une rupture de medium optique dans l'un des anneaux.
N2 doit intégrer deux transitions optiques/électriques supplémentaires.
Exemple de validation d'architecture particulière :
Considérons deux anneaux interconnectés en série comportant respectivement 32 OZD FIP et 10 OZD FIP
N1=40 ; N2=4 => Lmax = 18,4 km
Aucun segment optique ne pourra dépasser 1 500 m sur l'anneau de 32 OZD FIP et 8 segments optiques pourraient atteindre 2 600 m dans l'anneau constitué de 10 OZD FIP.
3) Topologies maximales sur les segments électriques
Il est possible, à partir du port 1 (électrique) de chaque OZDFIPG3 de version supérieure ou égale à SV04/PV05, de connecter des équipements sur un segment électrique de longueur inférieure ou égale à 100 m.
Il est possible de connecter un maximum de 16 équipements sur ce segment électrique.
NOTE : Au moins un équipement doit être connecté sur le port électrique de chacun des OZDFIP. Lorsque cela n'est pas possible, un
sous-ensemble "répéteur" doit être installé.
