Dans les architectures bus de terrain (Fipio), de manière à pouvoir placer deux fois plus d'OZD il est possible de relier entre eux (électriquement) deux anneaux ou deux bus ou un anneau et un bus optique.
En un lieu unique un seul OZD de chaque anneau (ou bus) est lié au second anneau (ou bus) par son port électrique. Le segment électrique commun aux deux moitiés est également utilisable par des équipements FIPIO, et possède les mêmes limitations que les autres segments
Il est par contre interdit de relier par leurs ports électriques deux OZD d'un même anneau (ou même bus).
Il est interdit de reboucler les deux anneaux ou les deux bus de façon à réaliser un anneaux global.

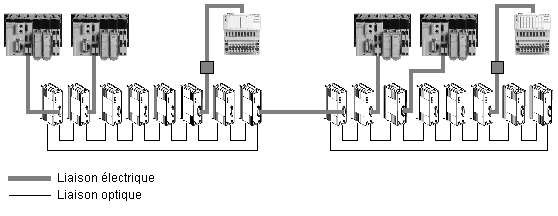

Illustration :
Pour une bonne disponibilité, il est conseillé de redonder l'alimentation des deux OZD de ce segment commun et de concentrer le segment dans une armoire.
Topologie constituée de deux anneaux en série

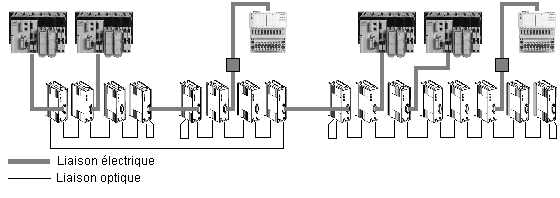

Illustration :
Topologie constituée de deux bus optiques en série

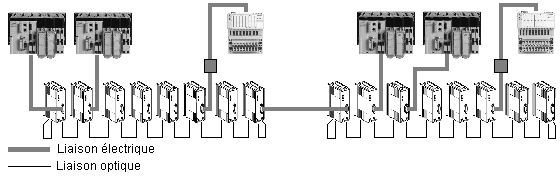

Illustration :
Topologie comportant 2 OZD FIP montés en répéteur électrique
Dans le cas où la distance séparant deux OZD FIP est trop importante, il est possible de réaliser une fonction répéteur optique (sans équipement sur le port électrique) à l'aide de deux OZD FIP G3 dont les ports électriques sont interconnectés.
Illustration :
