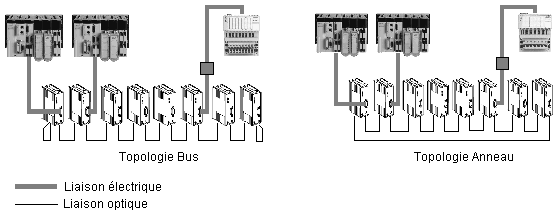

Nous distinguons deux types de topologies de base : le bus et l'anneau.
Dans un réseau de type anneau, chaque OZD est relié par liaisons optiques à deux autres OZD.
Dans un réseau de type bus (équivalent à un réseau anneau ouvert), l'OZD placé à chacune des extrémités du bus n'est relié qu'à un seul autre OZD. Les ports optiques non utilisés doivent être fermés par une fibre optique.
Chaque liaison optique entre 2 OZD est bidirectionnelle (une fibre pour chaque sens de transmission). L'avantage de l'anneau est donc de fournir une redondance de support optique : l'information est encore totalement diffusée si une fibre ou un câble optique est en panne (l'anneau se reconfigure automatiquement en bus). Au moins un équipement doit être connecté sur le port électrique de chaque OZD FIP.
Une longueur maximale "L" de traversée de fibres optiques doit être respectée. Si pour le bus il s'agit de la distance maximale entre les OZD des extrémités, pour un anneau (devant donc, sur défaut, fonctionner en bus) la longueur maximale à considérer est la circonférence totale de l'anneau. Dans le cas d'un système en topologie linéaire (tel un tunnel) la distance maximale couverte par l'anneau est donc moitié de celle couverte par le bus.
Au moins un équipement doit être connecté sur le port électrique de chacun des OZD FIP. Lorsque cela n'est pas possible, un
sous-ensemble "répéteur" doit être installé.
Le tableau ci-dessous présente les caractéristiques générales :
Longueur max du bus ou de l'anneau
|
20 km
|
Nombre maximum d'OZD FIP par anneau et par bus
|
32
|
Longueur maximum du segment électrique
|
100 m
|
Nombre maximum d'équipement sur le segment électrique
|
16
|
|
1 500 m pour 32 OZD FIP
|
2 km si l'anneau ou le bus possède moins de 22 OZD FIP
|
3 km pour 2 OZD FIP
|
