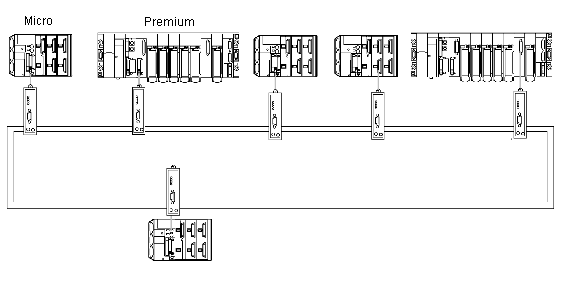

Exemple d'architecture Fipway :
De nombreux produits Schneider fonctionnant sur le réseau Fipway sont connectables au transmetteur OZD FIP G3 :
-
Les automates Micro TSX 372•, équipés d'une carte TSX FPP OZD 200 ou TSX FPP 200.
-
Les automates Premium PMX/PCX/PCX 57 (programmés avec PL7) et les automates Premium TSX P57 •54 et TSX PCI57 354 (programmés avec Unity Pro) équipés d'une carte TSX FPP OZD 200 ou TSX FPP 200.
-
PC équipé d'un emplacement pour carte PCMCIA de type III : la communication est réalisée par la carte TSX FPP 20.
-
PC équipé d'un bus ISA : la communication est réalisée par la carte ISA TSX FPC 10, l'installation du driver standard sera complétée par un
driver spécifique fourni avec la carte TSX FPP OZD 200 ou TSX FPP 200.
NOTE : Sur un même réseau Fipway réalisé avec un transmetteur OZD FIP G3, l'utilisation de la carte TSX FPP OZD 200 est obligatoire aussi bien sur les brins électriques qu'optiques.
Dans le cas d'utilisation d'un PC sur FIPWAY, l'installation du driver sera complétée par l'usage de la disquette TLXLFFPCOZD fournie avec la carte PCMCIA TSX FPP 200 sous la référence kit TSX FPP OZD 200 ou TSX FPP 200.L'adresse de la station PC doit être différente de 0 ou 1.
NOTE : Les répéteurs TSX FP ACC6 et TSX FP ACC8M ne sont pas compatibles avec les architectures utilisant les transmetteurs OZD FIP G3.
