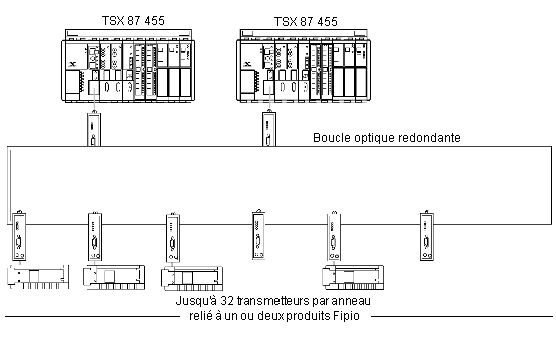

Exemple d'architecture de sauvegarde sur bus Fipio :
-
Longueur maximale de chaque boucle : 20 km.
-
Nombre maximal de transmetteurs optiques par boucle : 32.
-
Nombre maximum d'équipements Fipio connectés : 16.
-
Longueur maximale de chaque segment électrique : 100 m.
-
Les équipements gestionnaires sont des automates de la Série 7 TSX 67 455 ou TSX 87 455 versions 5.6 et supérieures.
-
Les équipements agents appartiennent à la liste suivante :
-
Série 7 : gamme d'automates TBX équipés d'un module LEP 030,
-
PC équipé d'un coupleur bus ISA TSX FPC 10.
