Architecture Fipio

Description

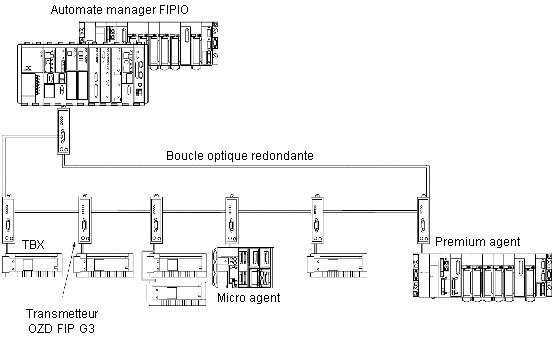

Exemple d’architecture Fipio :

La plupart des produits Schneider fonctionnant sur le bus Fipio sont connectables au transmetteur OZD FIP G3 :

comme équipements managers Fipio :
- Série 7 : Processeurs TSX 67455, TSX 87455, PMX 87455, PCX 87455 à partir de la version V5.6, programmés avec l’atelier logiciel X-TEL V6.
- Premium (PL7) : Les processeurs munis d'une liaison FIPIO intégrée : TSX P57•53 et TSX P57•823 ou PCX P57 353 à partir de la version V3.0 programmés avec PL7 à partir de la version V3.0.
- Premium (Unity Pro) : Les processeurs munis d'une liaison FIPIO intégrée : TSX P57•54 et TSX PCI57 354 programmés avec Unity Pro à partir de la version V2.0.
comme équipements agents du bus Fipio :
- TBX équipé d’un module de communication LEP020 ou LEP 030,
- PC équipé d’une carte ISA TSX FPC 10 ou PCMCIA FPP20,
- Momentum,
- Micro TSX 372• et Premium TSX/PMX/PCX 57/PCI 57 équipés de la carte TSX FPP 10,
- équipements tiers conformes aux profils standards Fipio définis dans le cadre du programme de connexion FipConnect,
- Advantys STB (pour PL7 Pro) conformes aux profils standards Fipio,
- Advantys STB, Altivar, Gateway Fipio/AS-i,Inductel, Lexium, Magelis (pour Unity Pro) conformes aux profils standards Fipio.

NOTE : Les répéteurs TSX FP ACC6 et TSX FP ACC8M ne sont pas compatibles avec les architectures utilisant les transmetteurs OZD FIP G3.

NOTE : Les configurations Fipio en mode WordlFip sont exclues de ces architectures.
