Introduction
Double-cliquez sur le module pour ouvrir l'onglet Mise au point.
Les paramètres généraux de mise au point de l'écran de mise au point du module sont regroupés dans deux fenêtres :
Trafic messages

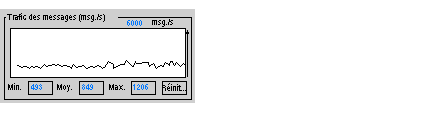

La fenêtre Trafic messages se présente comme suit :
Elle représente graphiquement le nombre de paquets Ethernet traités par seconde par le module (envoi et réception).
Le bouton Réinitialiser réinitialise les compteurs Min., Moy. et Max. à 0.
Messages

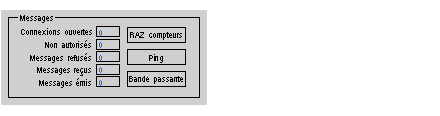

La fenêtre Messages se présente comme suit :
Cette fenêtre indique :
Cette fenêtre comprend trois boutons :
Ping
Vous pouvez tester le routage entre votre module et un autre équipement avec une requête PING :
Etape
Action
Commentaire
1
Saisissez l'adresse IP de l'équipement dont vous souhaitez tester les communications et cliquez sur Ping.
2
Attendez que la requête soit traitée.
La fenêtre suivante apparaît :
3
La fenêtre COMMUNICATION vous informe que l'échange a réussi.
Fenêtre COMMUNICATION :
4
Appuyez sur OK.
Si la requête PING a abouti, une valeur apparaît dans le champ ms.
Bande passante

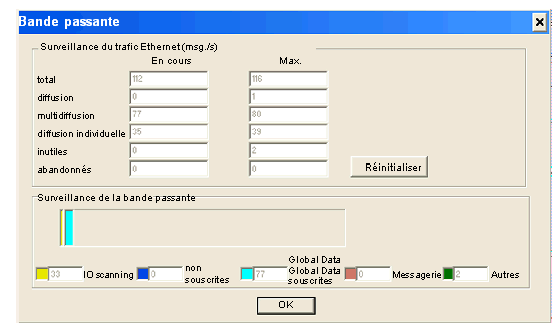

Cliquez sur le bouton Bande passante pour déterminer le nombre de messages reçus par seconde dans la fenêtre Bande passante. La bande passante disponible et la charge réseau sont fournis dans le cadre de la surveillance dynamique de la bande passante.
NOTE : cliquez sur le bouton Réinitialiser pour effacer le contenu des champs de la colonne Max.
