Mise au point du module

Introduction

Vous pouvez mettre au point le module Ethernet en vous reportant aux voyants physiques sur l'avant du module ou à l'aide de l'écran de mise au point du logiciel Control Expert. Cette rubrique décrit l'écran de mise au point.

Accédez à l'écran de mise au point.

Pour accéder à l’écran de mise au point de Control Expert, procédez comme suit :

Etape	Action
1	Dans l’onglet Control Expert, sélectionnez Automate → Connecter pour accéder au système M340.
2	Dans le Navigateur de projet, double-cliquez sur BMXNOE0100 dans Station → Configuration → Bus automate.
3	Sélectionnez l'onglet Mise au point pour afficher l'écran de mise au point (ci-dessous).

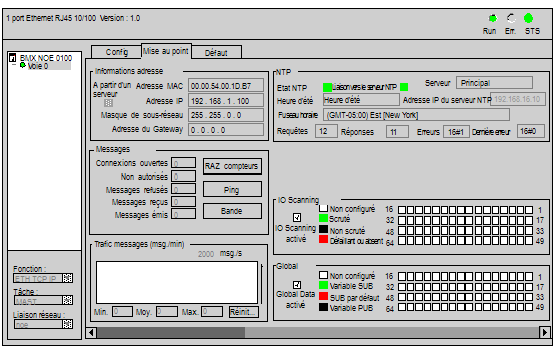

Ecran de mise au point de Control Expert :

NOTE : l'écran de mise au point met à jour dynamiquement les services de communication du module Ethernet (I/O Scanning, Global Data, etc.).
