Ecran de mise au point du module
Traduction de la notice originale
A propos de nous
Ecran
L’onglet Mise au point de Control Expert comprend quatre parties et fournit des options permettant de mettre au point un port Ethernet.

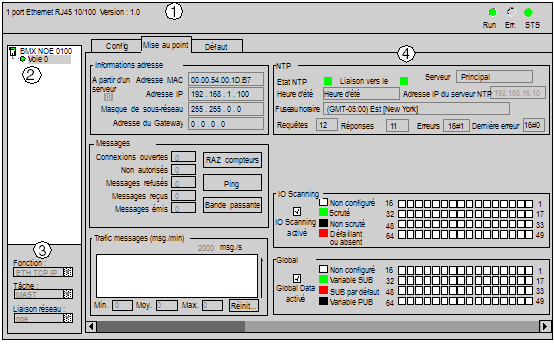

Ecran NOE :

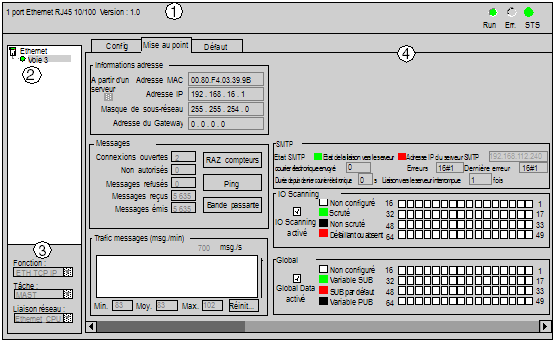

Ecran UC :
Ce tableau décrit les zones de l'écran de configuration :
Zone
Fonction
1 : Module
Zone de description du module
(Pour plus d'informations, consultez la section Voyants.)
Run
  • Allumé : module en cours de fonctionnement
  • Eteint : automate non configuré
Err.
  • Allumé : configuration ou erreur système
  • Eteint : fonctionnement normal (pas d'erreur)
STS
  • Allumé : communication OK
  • Clignotant : erreur de communication
2 : Voie
Zone de sélection de la voie
3 : Paramètres
Zone des paramètres généraux
4 : Onglet Mise au point
Informations adresse
  • Affiche la configuration du service TCP/IP
  • Teste la communication du profil TCP/IP
Messages
Affiche le nombre de connexions ouvertes et le nombre de messages non autorisés, refusés, reçus et envoyés.
Trafic messages
Affiche le nombre de messages traités par le module chaque minute.
IO Scanning
Affiche l'état de chaque module d'E/S distantes.
Global Data
Affiche l'état des variables Global Data.
NTP
Affiche l'état du serveur NTP (modules NOE uniquement).
SMTP
Affiche l'état du serveur SMTP (modules d'UC uniquement).
