Diagnostic du service de temps réseau
Utilisez la page Web Diagnostic du service de temps réseau pour afficher les données générées dynamiquement qui décrivent le fonctionnement du service NTP (Network Time Protocol) configuré sur la page Service de temps réseau de Control Expert.
NOTE : Le service email est activé dans la page Services et les paramètres de configuration sont entrés dans la page Configuration du service de temps réseau du DTM du module.

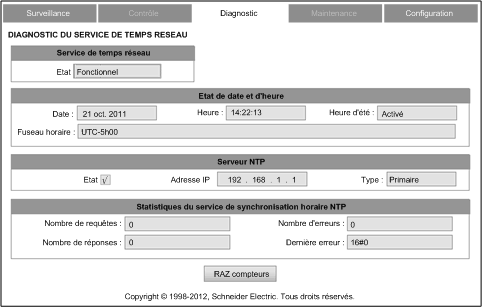

La page Web Diagnostic NTP se présente comme suit :
Cliquez sur le bouton RAZ compteur pour réinitialiser toutes les statistiques de service de synchronisation horaire NTP sur 0.
Pour ouvrir cette page, procédez comme suit :
Etape
Action
1
Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic. La page Diagnostic s'affiche.
2
Dans la partie gauche de la page Diagnostics, sélectionnez Ethernet → Diagnostic NTP.
3
Si nécessaire, saisissez le mot de passe permettant d'accéder au serveur HTTP.
NOTE : le mot de passe par défaut est USER.
Paramètres de diagnostic du service de temps réseau
Les paramètres du service de synchronisation horaire sont répertoriés dans le tableau ci-dessous :
Paramètre
Description
Service de temps réseau :
Etat
Etat de fonctionnement du service dans le module :
  • Opérationnel
  • Service désactivé
Etat de date et d'heure :
Date :
Date système
Temps :
Heure système
NOTE : La couleur rouge indique que le serveur NTP n'est pas disponible.
Heure d'été
L'état de fonctionnement réel du service de réglage automatique de l'heure d'été :
  • ACTIVE = le réglage automatique de l'heure d'été a été activé et la date courant et l'heure actuelle reflètent ce réglage
  • DESACTIVE = le réglage automatique de l'heure d'été est désactivé, ou bien il est activé mais la date et l'heure actuelles peuvent ne pas refléter ce réglage
Fuseau horaire
Fuseau horaire par rapport au temps universel coordonné (UTC)
Serveur NTP :
Etat
Etat de connexion du serveur NTP :
  • coche = le serveur NTP est accessible
  • pas de coche = le serveur NTP est inaccessible
Adresse IP
L'adresse IP du serveur NTP
Type
Le serveur NTP actuellement actif :
  • Primaire
  • Secondaire
Statistiques du service de synchronisation horaire NTP :
Nombre de requêtes :
Nombre total de requêtes client envoyées au serveur NTP
Nombre de réponses :
Nombre total de réponses serveur envoyées à partir du serveur NTP
Nombre d'erreurs :
Nombre total de requêtes NTP n'ayant pas reçu de réponse
Dernière erreur
Dernier code d'erreur détectée reçu du client NTP :
  • 0 : configuration NTP correcte
  • 1 : réponse tardive du serveur NTP (peut-être causée par un trafic réseau excessif ou une surcharge du serveur)
  • 2 : NTP non configuré
  • 3 : paramètre NTP non valide
  • 4 : composant NTP désactivé
  • 7 : transmission NTP irrécupérable
  • 9: adresse IP du serveur NTP non valide
  • 15 : syntaxe non valide dans le fichier de règles de fuseau horaire personnalisé
