Diagnostic de la messagerie

Diagnostic des transmissions SMTP

Utilisez la page Web Diagnostic SMTP pour afficher des données générées dynamiquement qui décrivent les transmissions de messages électroniques du module de communication Ethernet BMX NOC 0401.

NOTE : Le service de messagerie électronique est activé dans la page Services et les paramètres de configuration sont entrés dans la page Configuration SMTP du DTM du module.

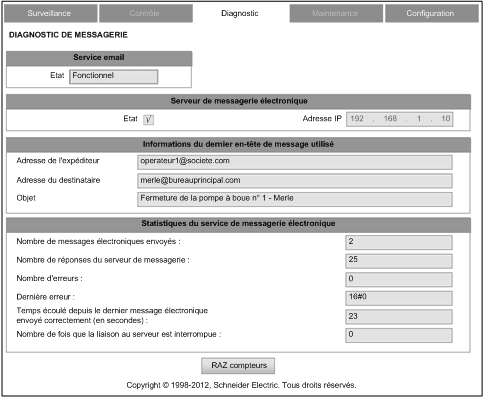

La page Web Diagnostic SMTP se présente comme suit :

Cliquez sur le bouton RAZ compteur pour réinitialiser toutes les statistiques du service de messagerie sur 0.

Pour afficher cette page, procédez comme suit :

Etape	Action
1	Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic. La page Diagnostic s'affiche.
2	Dans la partie gauche de la page Diagnostics, sélectionnez Ethernet → Diagnostic SMTP.
3	Si nécessaire, saisissez le mot de passe permettant d'accéder au serveur HTTP. NOTE : le mot de passe par défaut est USER.

Paramètres de diagnostic de la messagerie électronique

Les paramètres du service de notification par message électronique sont les suivants :

Paramètre	Description
Service de messagerie électronique :
Etat	L'état de ce service dans le module de communication Ethernet : Fonctionnel Service désactivé
Serveur de messagerie électronique :
Etat	L'état de connexion entre le module de communication Ethernet et le serveur SMTP : coche = connecté pas de coche = non connecté NOTE : L'état est vérifié au démarrage, puis au moins toutes les 30 minutes ensuite :
Adresse IP	Adresse IP du serveur SMTP
Informations du dernier en-tête de message utilisé :
Adresse de l'expéditeur :	Contenu du champ De dans le dernier en-tête de message utilisé
Adresse du destinataire :	Contenu du champ A dans le dernier en-tête de message utilisé
Objet :	Contenu du champ Objet dans le dernier en-tête de message utilisé
Statistiques du service de messagerie électronique :
Nombre de messages électronique envoyés	Nombre total de messages électroniques envoyés dont le serveur SMTP a accusé réception.
Nombre de réponses du serveur de messagerie	Nombre total de réponses reçues à partir du serveur SMTP.
Nombre d'erreurs	Nombre total de messages électroniques : qui n'ont pas pu être envoyés qui ont été envoyés, mais dont le serveur SMTP n'a pas accusé réception
Dernière erreur	Code hexadécimal décrivant le motif du dernier échec de transmission d'un message électronique. La valeur « 0 » indique qu'aucune transmission n'a échoué.
Temps écoulé (en secondes) depuis le dernier message électronique envoyé correctement	Nombre de secondes écoulées depuis l'envoi correct du dernier message électronique
Nombre de fois que la liaison au serveur est interrompue	Nombre de fois où le serveur SMTP a été inaccessible. (liaison vérifiée toutes les 30 minutes)
