Configuration du service de temps réseau
Traduction de la notice originale
A propos de nous
Le client NTP (Network Time Protocol)
Le module de communication Ethernet comprend un client NTP (Network Time Protocol). Après avoir activé le service de temps réseau, vous pouvez le configurer :
Le module de communication Ethernet envoie son paramètre au contrôleur sur le fond de panier partagé. Le contrôleur gère une horloge interne pour conserver cette heure et utilise le paramètre d'horaire pour horodater les événements système et les données d'E/S.
NOTE : Le service de synchronisation horaire n'est disponible que lorsque vous effectuez pour la première fois les tâches suivantes :
  • mise à niveau du firmware du module de communication Ethernet BMX NOC 0401 vers la version 2.01 ou supérieure
  • sélection du module de communication Ethernet BMX NOC 0401.2 du projet à l'aide d’Unity Pro 7.0 ou version ultérieure
NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
Le fonctionnement du service de synchronisation horaire peut être surveillé et diagnostiqué dans :
Vous ne pouvez configurer le service de temps réseau que dans la page suivante :
Pour afficher cette page :
Etape
Description
1
Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'éditeur d'équipement. La page Services s'affiche.
2
Dans la page Services, définissez le champ Serveur de temps réseau sur Activé. Le nœud Service de temps réseau s'affiche dans l'arborescence de navigation.
3
Sélectionnez le nœud Service de temps réseau dans l'arborescence de navigation.

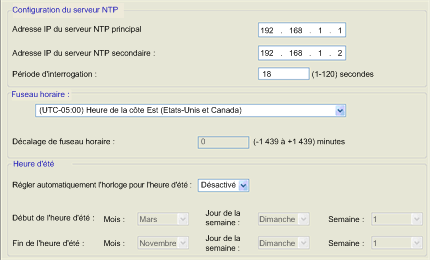

Affichage et configuration du service de synchronisation horaire
Vous pouvez afficher et modifier les propriétés suivantes dans cette page :
Propriété
Description
Configuration du serveur NTP:
Adresse IP NTP principale
L'adresse IP du serveur NTP à partir duquel le module de communication Ethernet demande un paramètre d'heure pour la première fois.
Adresse IP NTP secondaire
L'adresse IP du serveur NTP de secours à partir duquel le module de communication Ethernet demande un paramètre d'heure lorsqu'il n'a pas reçu de réponse du serveur NTP principal.
Période d'interrogation
La fréquence (1...120 secondes) à laquelle le module de communication Ethernet demande un paramètre d'heure au serveur NTP. Par défaut = 18 secondes.
Fuseau horaire:
Paramètre de fuseau horaire
Le fuseau horaire associé au module de communication EConfiguring the NTP Clientthernet, sélectionné dans une liste incluant les fuseaux horaires du monde entier. Par défaut = Heure du méridien de Greenwich (GMT) + 0 minutes.
Décalage de fuseau horaire
Le nombre de minutes (–1 439...+1 439) utilisées pour régler le paramètre de fuseau horaire. Par défaut = 0 minute
Heure d'été:
Régler automatiquement l'horloge pour l'heure d'été
  • Activé : active le réglage automatique de l'horloge pour l'heure d'été.
  • Désactivé : désactive le réglage automatique de l'horloge pour l'heure d'été.
Par défaut = Désactivé.
Si le réglage automatique de l'horloge pour l'heure d'été est activé, utilisez les deux champs suivants pour configurer les réglages de l'heure d'été.
Début de l'heure d'été
Month
Sélectionnez le mois au cours duquel l'heure d'été commence. Par défaut = mars.
Jour de la semaine
Sélectionnez le jour de la semaine du début de l'heure d'été. Par défaut = dimanche.
Semaine
Sélectionnez la semaine du mois où l'heure d'été commence. Par défaut = 1 (première semaine du mois).
Fin de l'heure d'été
Month
Sélectionnez le mois au cours duquel l'heure d'été se termine. Par défaut = novembre.
Jour de la semaine
Sélectionnez le jour de la semaine de fin de l'heure d'été. Par défaut = dimanche.
Semaine
Sélectionnez la semaine du mois où l'heure d'été finit. Par défaut = 1 (première semaine du mois).
