Activation des services Ethernet

Liste des services

La page Services permet d'activer et de désactiver les services Ethernet fournis par le module de communication.

NOTE : Après avoir activé un service, vous pouvez configurer ses paramètres. Control Expert applique les paramètres par défaut aux services que vous activez mais que vous choisissez de ne pas configurer.

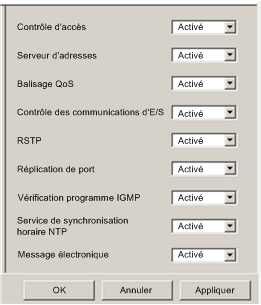

La page Services se présente de la manière suivante :

Pour afficher cette page, sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'Editeur d'équipement.

Une fois activé dans cette page, un service doit être configuré. Selon le service, la configuration peut s'effectuer dans l'Editeur d'équipement de Control Expert (en sélectionnant un nœud sous le nœud parent Services) ou dans les pages Web du module.

NOTE : pour plus d'informations sur la modification de propriétés dans Control Expert, consultez la rubrique Configuration des propriétés dans l'Editeur d'équipement.

Description du service

Le module de communication Ethernet peut être configuré pour fournir les services suivants :

Ce service...	Permet au module de...	Configurable dans...
SNMP	servir d'agent SNMP v1. fournir des informations de trap à jusqu’à deux équipements configurés comme administrateurs SNMP. NOTE : Le service SNMP est activé par défaut et ne peut pas être désactivé.	(non modifiable)
Contrôle d'accès	refuser aux équipements non autorisés d'accéder au module de communication Ethernet.	Editeur d'équipement
Serveur d'adresses	fournir les paramètres d'adressage IP et les paramètres de fonctionnement sur d'autres équipements Ethernet.	Editeur d'équipement
Balisage QoS	ajouter des balises DSCP (Differentiated Services Code Point, point de code des services différenciés) aux paquets Ethernet afin que les commutateurs réseau puissent hiérarchiser la transmission et l'envoi des paquets Ethernet. NOTE : Avant d'activer le balisage QoS, vérifiez que les équipements connectés au module de communication Ethernet prennent en charge le balisage QoS.	Editeur d'équipement
Contrôle des communications d'E/S	autoriser l'application Control Expert à contrôler l'activation et la désactivation des connexions individuelles entre le module de communication et les équipements d'E/S distants. NOTE : L'application peut ouvrir et fermer des connexions individuelles en utilisant les bits de contrôle situés au début de la zone de sortie. Si ce service est désactivé, l'utilisateur, par le biais du programme d'application, ne peut pas activer et désactiver les bits de contrôle de la connexion.	Editeur d'équipement
RSTP	employer le protocole RSTP (Rapid Spanning Tree Protocol) – avec d'autres équipements réseau à la configuration similaire – pour gérer les connexions physiques redondantes et créer un chemin logique sans boucle reliant les équipements réseau.	Editeur d'équipement
Réplication de port	dupliquer le trafic entrant dans ou sortant de l'un des quatre ports Ethernet sur un autre port de destination non RSTP, afin d'établir un diagnostic sur le port source.	Pages Web
Vérification programme IGMP	limiter les émissions multidiffusion sortantes aux ports ayant des consommateurs en aval.	<aucune configuration requise>
Service de temps réseau	fournir le signal de synchronisation horaire source du contrôleur, qui gère une horloge interne pour conserver cette heure.	Editeur d'équipement
Message électronique	envoyer (mais pas recevoir) des messages électroniques de l'application de l’automate à un serveur SMTP standard.	Editeur d'équipement
