Redondance

Introduction

Utilisez la page Redondance pour activer ou désactiver le protocole RSTP (Rapid Spanning Tree Protocol) sur les ports de commutation 3 et 4.

NOTE : dans la mesure où seuls les ports de commutation 3 et 4 prennent en charge la redondance RSTP, utilisez ces ports pour connecter le module de communication Ethernet BMX NOC 0401 au réseau, et les ports 1 et 2 pour les connexions aux équipements locaux.

Le service RSTP crée un chemin de réseau logique sans boucle pour les équipements Ethernet qui font partie d'une topologie comprenant des chemins physiques redondants, et restaure automatiquement la communication réseau (en activant des liaisons redondantes) en cas d'interruption de service sur le réseau.

Affichage de la page Redondance

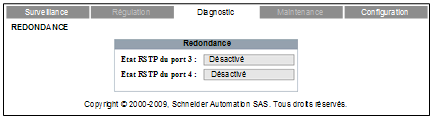

La page Redondance se présente comme suit :

Pour ouvrir cette page, procédez comme suit :

Étape	Action
1	Dans la page Accueil, cliquez sur l'option Diagnostic du menu principal. La page Diagnostic s'affiche.
2	Dans la partie gauche de la page Diagnostic, sélectionnez Ethernet → Commutateur → Redondance.
3	Le cas échéant, saisissez le mot de passe permettant d'accéder au serveur HTTP. NOTE : le mot de passe par défaut est USER.
