Envoi d'un message électronique par le biais du bloc SEND_EMAIL
Traduction de la notice originale
A propos de nous
Utilisation du bloc SEND_EMAIL pour envoyer des messages électroniques préconfigurés
Utilisez le bloc SEND_EMAIL dans l'application pour envoyer l'un des trois messages électroniques configurés précédemment dans Control Expert.
NOTE : Pour envoyer un message électronique avec le bloc SEND_EMAIL, vous devez synchroniser le service client de messagerie et l'application de l'automate, c'est-à-dire activer le service client de messagerie chaque fois que l'automate est en mode RUN.

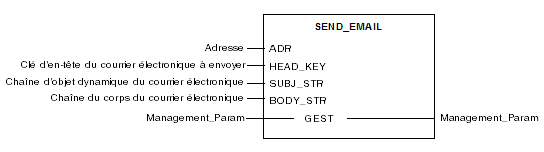

Représentation en FBD
Paramètres d'entrée
Le tableau suivant décrit les paramètres d'entrée :
Paramètres
Type de données
Description
ADR
ARRAY [0...7] OF INT
Le chemin de l'équipement de destination, au format rack.slot.channel.
Utilisez l’EFB ADDR pour convertir le format de chaîne en tableau d'entiers (INT). Par exemple, si le module est configuré au niveau du rack 0, emplacement 4, canal 0, utilisez : ADDR(‘0.4.0’).
HEAD_KEY
INT
Le numéro d'en-tête du message électronique configuré précédemment dans Control Expert. Seules les valeurs 1, 2 et 3 sont valides.
SUBJ_STR
STRING
La partie dynamique de l'objet du message électronique ajoutée à la fin de la chaîne d'objet statique.
BODY_STR
STRING
Le corps du message électronique.
NOTE : Utilisez la balise à deux caractères $N (ou $n) pour insérer un saut de ligne dans le texte du message électronique.
Paramètres d'entrée/de sortie
Le tableau ci-dessous décrit le paramètre de gestion GEST, qui est le seul paramètre d'entrée/sortie :
Paramètres
Type de données
Description
GEST
ARRAY [0...3] OF INT
Paramètre de gestion composé de 4 mots.
Le paramètre de gestion GEST présente la structure suivante :
Description
Mot Ordre
MSB
LSB
Données gérées par le système
1
Numéro d'échange
Bit d'activité : le premier bit du premier mot. Il indique l'état d'exécution de la communication :
  • 1 = le message électronique est envoyé
  • 0 = le message électronique est terminé
2
Compte rendu d'opération
Compte rendu de communication
Données gérées par l'utilisateur
3
Timeout
4
Longueur : taille de la mémoire tampon de données.
NOTE : Le paramètre Longueur est un paramètre de sortie. Ce mot est écrit par le système et reflète la longueur totale du message électronique (en-tête + corps). La longueur totale maximale est de 1024 caractères.
