Paramétrages spécifiques du Lexium 15 MP/HP/LP sous Unilink
(Traduction du document original anglais)
A propos de nous
Présentation
Des paramètres spécifiques sont entrés en plus des paramètres de base. Ces paramètres spécifiques complètent la configuration du Lexium 15 MP/HP/LP en modifiant certains codes ASCII dans la fenêtre Terminal.
Paramètres spécifiques
Ce tableau décrit la marche à suivre pour saisir les paramètres spécifiques du Lexium 15 MP/HP/LP :
Etape
Action
1
Cliquez sur l’icône Terminal sur la page générale.

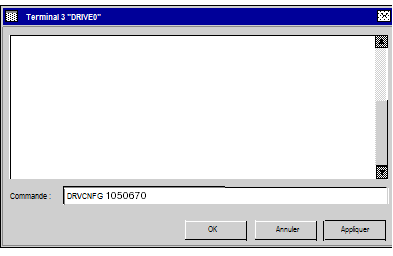

La fenêtre Terminal s'affiche :
Cet écran permet de configurer complètement le point de connexion d'un Lexium 15MP/HP/LP.
2
Pour un Lexium 15 MP/HP, entrez dans le champ Commande :
  • DRVCNFG 1050670
Pour un Lexium 15 LP, entrez dans le champ Commande :
  • INPT2 x 1,5 temps de tâche, ou IN20Mode42 soit MAST soit FAST
3
Cliquez sur Appliquer pour confirmer la configuration de ce paramètre ASCII.
4
Pour un Lexium 15 MP/HP, répétez les étapes en entrant dans le champ Commande :
  • DRVCNFG2 64
  • INPT x 1,5 temps de tâche MAST ou FAST
  • ENGAGE 1.
5
Cliquez sur OK pour confirmer la dernière Commande et revenir à la page générale.
6
Cliquez sur l’icône Enregistrer dans la page générale pour enregistrer les paramètres de base et spécifiques dans la mémoire EEPROM du variateur.
7
Fermez la fenêtre générale et cliquez sur DIS pour vous déconnecter du variateur.
Commande
Entrez ici la commande ASCII avec les paramètres correspondants. Confirmez la saisie en cliquant sur RETOUR ou appuyez sur le bouton APPLIQUER pour lancer la transmission.
ATTENTION
FONCTIONNEMENT IMPREVU DE L'APPLICATION
Avant d'envoyer la commande ASCII, assurez-vous qu'elle est adaptée à l'équipement.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
